Описание

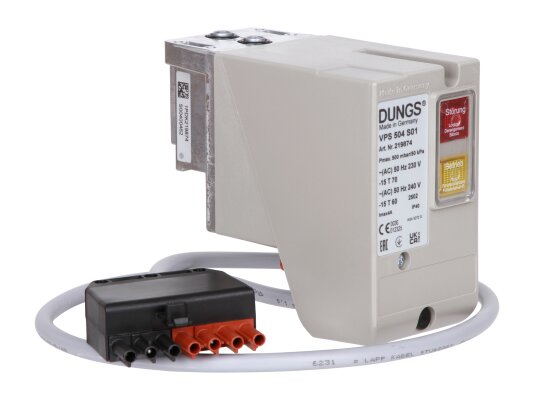

Блок контроля герметичности Dungs VPS 504 S01 – надежный способ выявить утечки и предотвратить воспламенение. Используется для тестирования ЭМ клапанов DMV и газовых мультиблоков фирмы Dungs на предмет дальнейшей пригодности. Надежный, компактный, простой в применении прибор может применяться также для проверки других устройств, если докупить специальный адаптер.

Ключевые характеристики:

• Максимальное давление в системе: 500 мбар.
• Эксплуатационная температура: -15…60 °C.
• Газ: 1-3 семейство/ сухой/ нейтральный/ биогаз. Не применим для газа, содержащего более 60% бутана.
• Источник питания: напряжение 230 В, частота 50 Гц.

Конструкция и принцип работы

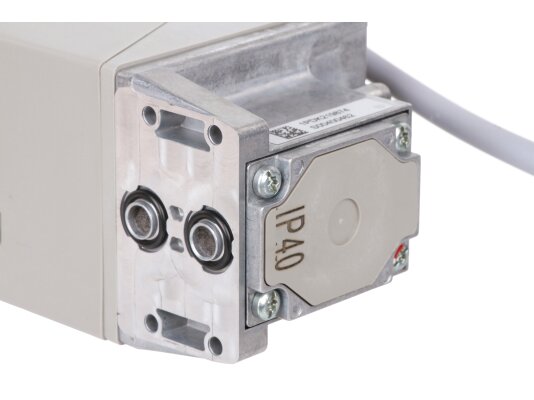

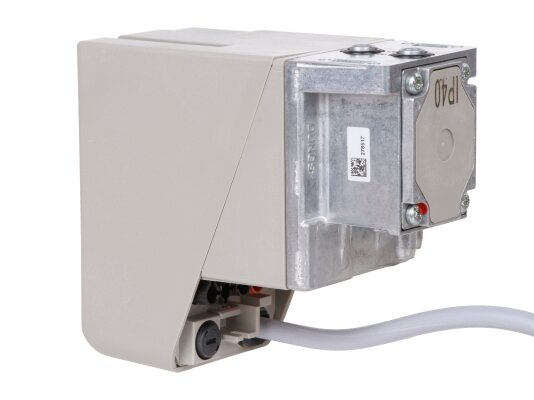

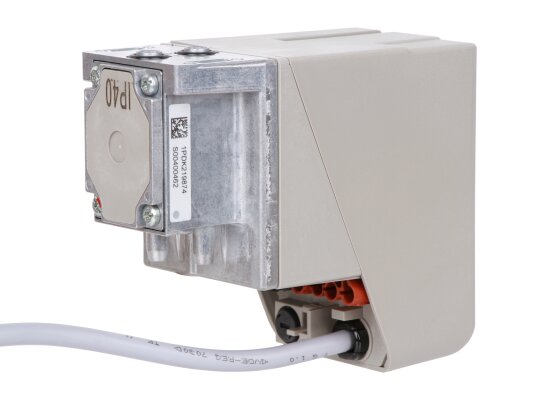

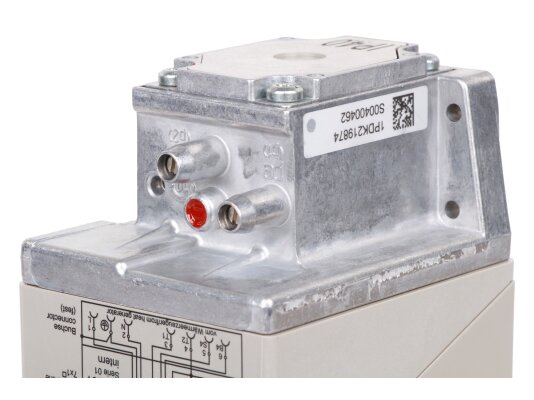

Dungs VPS 504 S01 артикул 219874 легко монтируется к арматуре с помощью 4 винтов. Монтажная ориентация – горизонтальная/вертикальная, прибор нельзя переворачивать. Блок готов к применению, дополнительные настройки не требуются.

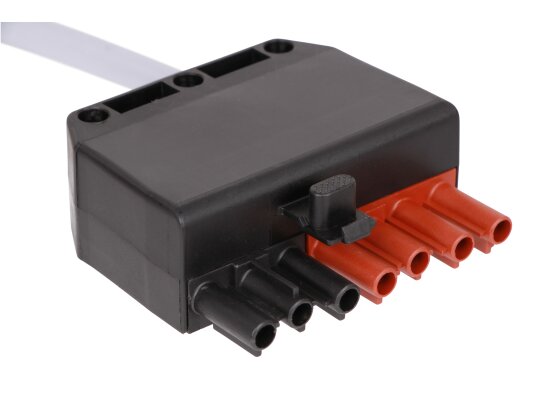

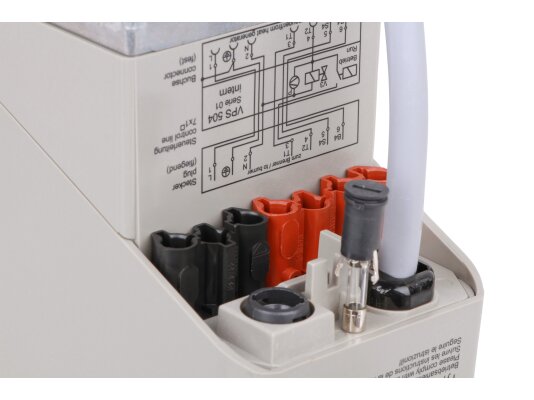

Контроль осуществляется вне зависимости от давления в системе. Для подключения к источнику питания используется штекерное соединение. Электрические детали заизолированы от внешних воздействий с учетом стандарта IP 40.

Для нагнетания газа в пространство между клапанами конструкция оснащена насосом. Контрольные действия длятся не более 26 сек. За это время давление нагнетания должно превысить давление перед первым э/м клапаном на 20 мбар. Если это удалось, то герметичность клапана не нарушена.

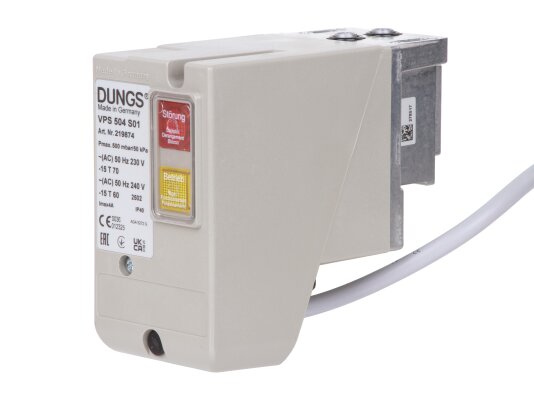

Для оповещения о результатах проверки предусмотрена сигнальная лампочка. Красный цвет сообщает о разгерметизации клапана.

ЭМ клапаны в процессе контроля остаются закрытыми, поэтому ресурс их службы не снижается.

Учтите! Прибору следует дать «отдохнуть» в течение 2 минут и более при выполнении 3-х или более тестовых циклов подряд.

Достоинства:

• оперативная проверка (10-26 сек.);
• простая установка;
• отсутствие необходимости в доп. настройках;
• независимость от давления в системе;
• возможность расширения функционала;
• сигнальное оповещение;
• сохранение эксплуатационного ресурса ЭМ клапанов;
• комплектация кабелем;
• кнопка для повторного запуска.

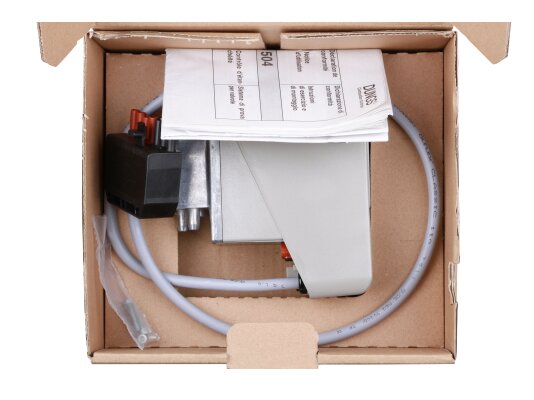

Блок контроля герметичности Dungs VPS 504 S01 можно купить в комплектации с кабелем длиной от 0,85 до 2 метров и встроенным индикатором суммы сбоев.
