Описание

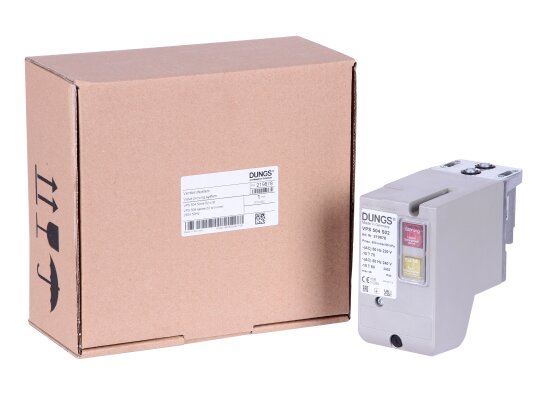

Блок контроля герметичности Dungs VPS 504 S02 подходит для тестирования многофункциональных ЭМ клапанов DMV и мультиблоков немецкого бренда. Адаптеры типа VPS 504 позволяют использовать проверочный модуль для ЭМ клапанов с параметрами DN 80. Благодаря простому монтажу и независимости от входного давления, модуль нашел применение в отопительных системах высокой/средней мощности. Представлены модели, отличающиеся комплектацией (со штекером или без) и рабочим напряжением (от 24 В до 230 В).

Основные характеристики:

• Допустимое избыточное давление: 500 мбар.
• Температура эксплуатации: -15…70 °C (для моделей на 230 В), -15…60 °C (для остальных версий).
• Газ: 1-3 семейство/ сухой/ нейтральный/ биогаз. За исключением газа с содержанием бутана более 60%.
• Параметры тока: 230 В/50 Гц, 220 В/60 Гц, 110 В/50 Гц, 24В/ DC.

Исполнение и принцип работы

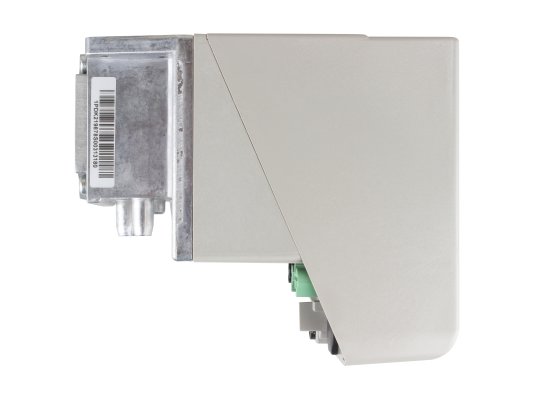

Компактный модуль устанавливается на арматуру с помощью 4 винтов, не нуждается в специальной настройке перед началом эксплуатации. Размещается вертикально, горизонтально, переворачивать нельзя.

В состав устройства входит насос, подающий газ в проверяемый участок. Проверяемый объём не превышает 4-х литров. Длительность проверки занимает 10-26 секунд. За это время в контролируемой зоне нагнетается давление, на 20 мбар превышающее давление перед 1-м э/м клапаном. Штатное реле, после сравнивания показаний, отправляет сигнал о герметичности или разгерметизации устройства. Красный цвет свидетельствует о нарушении герметичности.

В процессе проверочных действий электромагнитные клапаны закрыты, что сохраняет их ресурс эксплуатации.

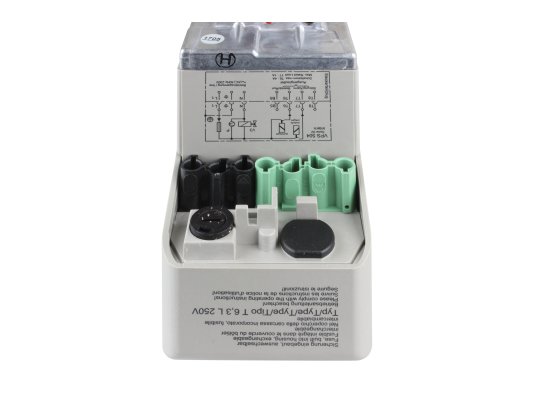

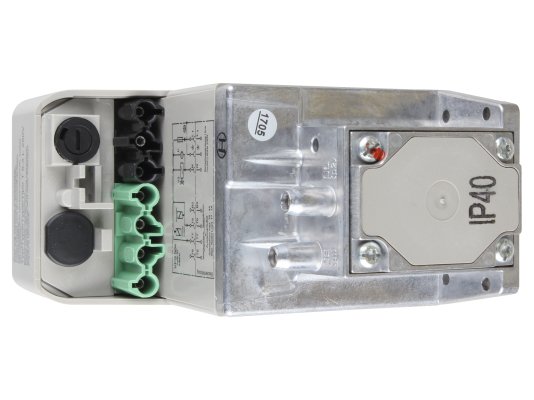

Конструкция выполнена с учетом стандартов электрозащиты IP 40. Блок функционирует вне зависимости от давления в системе. Подключается к сети с помощью штекерного соединения.

Достоинства:

• работа вне зависимости от входного давления;
• оперативная проверка, до 26 сек.;
• разноплановая сфера применения;
• сигнальные лампочки для оповещения о результатах проверки;
• упрощенная процедура монтажа;
• отсутствие необходимости в дополнительной настройке;
• сохранение эксплуатационного ресурса ЭМ клапанов;
• наличие кнопки повторного запуска.

У нас можно купить блок контроля герметичности Dungs VPS 504 S02 по доступной цене в любой модификации: с параметрами питания от 24 В до 230 В, в комплектации со штекером.
