Описание

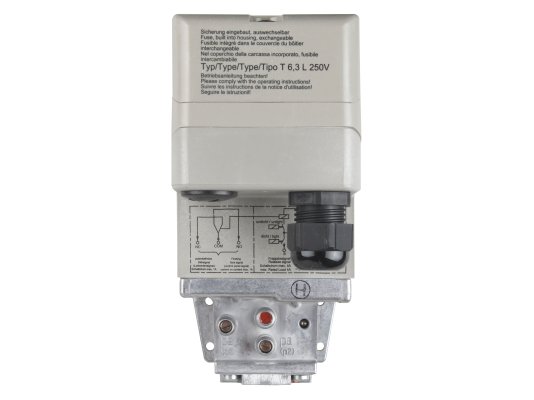

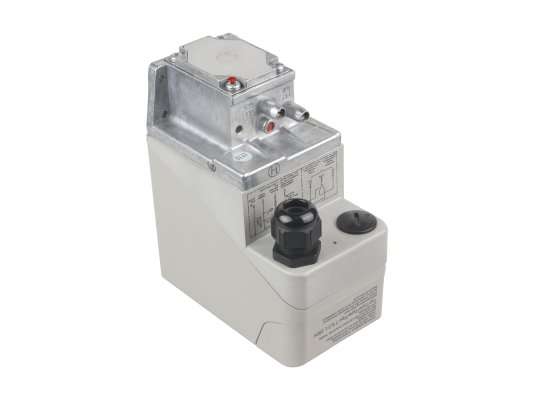

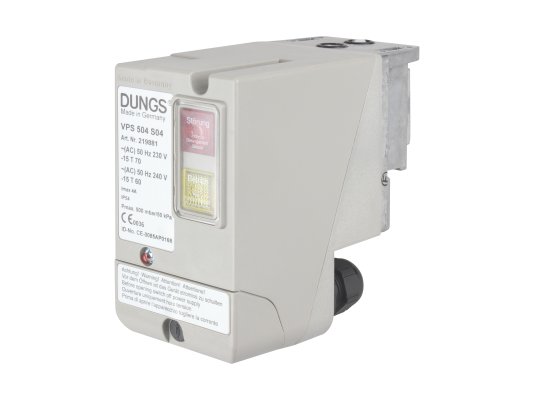

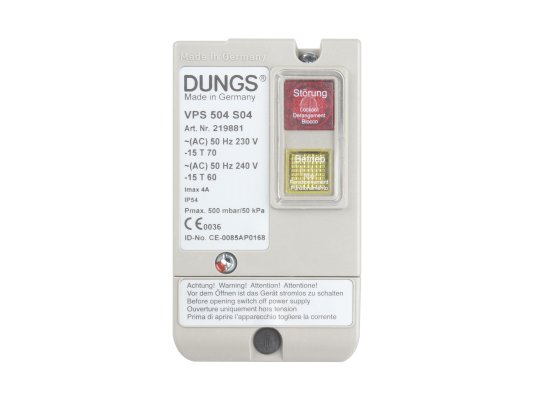

Блок контроля герметичности Dungs VPS 504 S04 110-120В / 60Гц, арт: 223426 позволяет организовать надежную систему безопасности при эксплуатации газопотребляющей промышленной установки с давлением газа в магистрали до 500 мбар. Контролирует герметичность многофункциональных электромагнитных клапанов DMV. Соответствует стандарту EN1643. Не нуждается в дополнительной регулировке. Проверка работоспособности клапанов осуществляется путем нагнетания давления в межклапанное пространство.
Особенности и основные параметры:
- напряжение питания 110-120 В, -15%, +10%, 50 Гц;
- применение для э/м запорных клапанов класса А и В по EN 161;
- проверяемый объём от 0,1 до 4 л;
- тестирование в течение 10-26 сек. в зависимости от контролируемого объема и давления на входе;
- контроль герметичности путем нагнетания давления в межклапанное пространство;
- внешний индикатор сбоев;
- для промышленных систем с давлением в газопроводе до 500 мбар;
- световой индикатор для отображения состояния герметичности/ негерметичности системы;
- пыле-, влагозащита электрических компонентов по стандарту IP 54;
- допустимые рабочие температуры: -15.+60 °C;
- надежный корпус из противоударного материала;
- фиксация к газовой арматуре на 4 винта;
- монтаж в веpтикальной, гоpизонтальной ориентации, не допуская пеpевеpнутую;
- электроподключение с помощью винтовых зажимов, кабельное отверстие PG 13,5.
Рабочая среда
Блок Dungs подходит для контакта с газами семейства 1-3, биогазом (сухим, H2S 0,1% объема), газом, полученным при очистке сточных вод или переработке органических отходов. Нельзя использовать блоки контроля герметичности для газообразной среды, содержащей более 60% бутана.
Достоинства:
- короткое время теста;
- широкий спектр применения;
- компактные размеры, экономия рабочего пространства;
- несложный монтаж и подключение;
- противоударный материал корпуса;
- эргономичное исполнение;
- индикация состояния работы и блокировки.
Применение
Блок контроля герметичности VPS предназначен для выполнения автоматической проверки работоспособности многофункциональных э/м клапанов DMV и универсальных газовых блоков. Допустимы также другие применения (см. инструкцию). Проверка герметичности осуществляется перед запуском горелки, в процессе предпродувки или после завершения подачи тепла.
