Описание

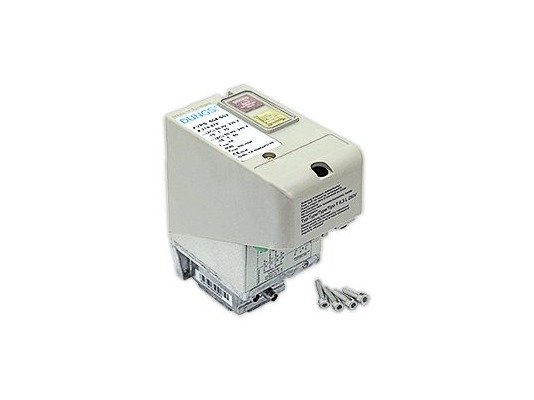

Блок контроля герметичности Dungs VPS 508 S04 артикул 251004 – разработка инженеров европейского бренда для быстрого и безошибочного тестирования электромагнитных клапанов DMV, MB, SV на наличие утечек. Прибор предназначен для проверки систем средней/высокой мощности. Характеризуется компактными габаритами, простотой установки, удобством применения.

Ключевые параметры

• Максимальное избыточное давление в системе: 500 мбар.
• Эксплуатационная температура: -15…70 °C.
• Газ: 1-3 семейство/ сухой/ нейтральный/ биогаз, за исключением газа, содержащего более 60% бутана.
• Рабочее напряжение: 230 В, частота 50 Гц.

Конструкция и принцип работы

Блок снабжен компактным корпусом, монтируется на арматуру с помощью 4 винтов. Настройка прибора перед эксплуатацией не требуется. Размещение конструкции – вертикальное, горизонтальное, переворачивать нельзя.

Устройство поставляется в комплектации с насосом, функция которого – нагнетание давления в проверяемую зону. Тестирование осуществляется в течение 10-26 секунд. Время, затрачиваемое на проверку, зависит от входного давления и тестируемого объема. Для контроля нагнетается давление, на 20 мбар выше давления перед 1-м электромагнитным клапаном. Если за 26 секунд удалось это сделать, то герметичность клапана не нарушена.

Результаты проверки сообщаются цветовым сигналом. В случае загорания красной лампочки – клапан разгерметизирован. Проверка не влияет на рабочий ресурс ЭМ клапанов, поскольку они остаются закрытыми.

Конструкция выполнена по стандарту электрозащиты IP 54, что исключает проникновение пыли и мелких брызг. Блок работает вне зависимости от давления в системе. Подключение к электросети осуществляется с помощью электрических винтовых зажимов. Адаптеры VPS 504 позволяют расширить сферу применения блока.

Достоинства:

• быстрое выявление утечек;
• незначительный объем для проведения теста (до 4 литров);
• независимость от входного давления;
• сигнальные индикаторы;
• простая установка;
• эксплуатация без предварительных настроек;
• широкая область использования;
• сохранение рабочего ресурса ЭМ клапанов;
• возможность повторного запуска.
