Описание

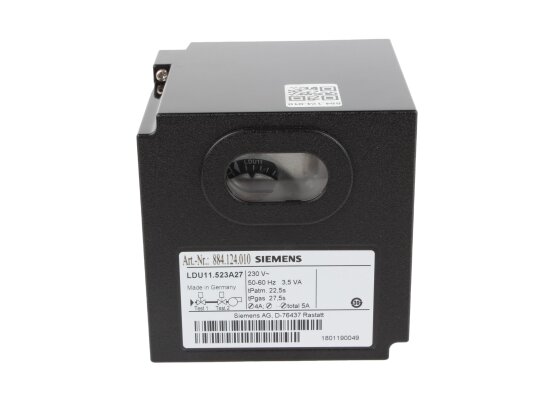

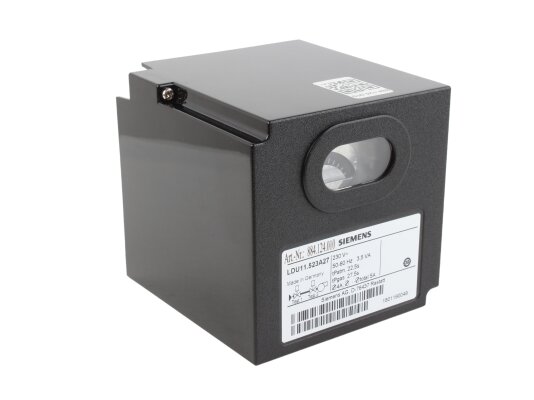

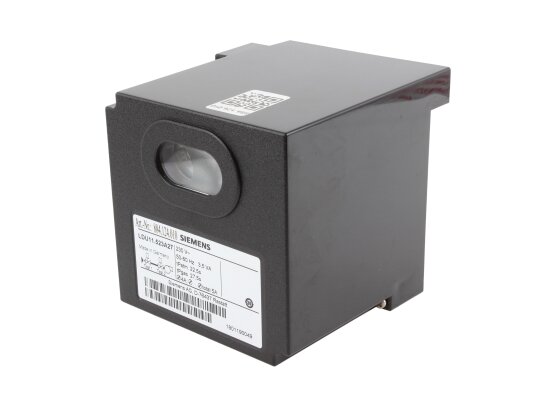

Блок контроля герметичности Siemens LDU11.523A27 используется в автоматике промышленных горелочных устройств вместе с отсечным клапаном для мониторинга на наличие утечек перед запуском и подачи сигнала о блокировке. Изготовлен согласно техническому регламенту EN 1643.

Принцип работы

Совместно с реле давления блок LDU11 проверяет герметичность системы контролем давления при запуске или перед запуском горелки/ во время предварительной продувки (при длительности от 1 мин.)/ после управляемого отключения/ при постпродувке.

Проверка выполняется в два этапа и охватывает контроль герметичности клапана со стороны магистрали подачи газа и горелочного устройства. Если на первом этапе фиксируется заметный рост давления, а на втором — его существенное падение, система проверки герметичности блокирует запуск горелки (включается сигнализация неисправности).

Особенности и основные характеристики:

• работа от электросети 220 В;
• корпус изготовлен из ударопрочного термостойкого пластика;
• заменяемая конструкция;
• кнопка разблокировки совмещена со смотровым окном и сигнальной лампой;
• неисправности отображаются понятными, легко запоминающимися символами;
• приводится в действие синхронным электродвигателем;
• основное и вспомогательное реле;
• плавкий предохранитель, в комплекте есть запасной;
• электрические компоненты защищены от пыли и влаги по стандарту IP 40;
• работа в температурных условиях -20.+60 °C (не допускается конденсат и обледенение, попадание воды).

Применение

Блоки контроля герметичности Siemens LDU11 используются для оснащения газовых установок с вентиляционной трубой или без (в этом случае необходимо выполнять дополнительные указания производителя).
