Описание

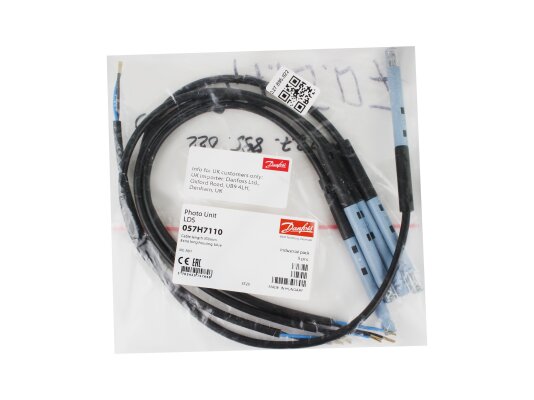

Датчик пламени Danfoss LDS 057H7110 оснащен высокочувствительным фотоэлементом. Служит для регистрации излучения желтого пламени в видимом спектре света при эксплуатации жидкотопливной горелки. Подключается к блоку управления горением Danfoss OBC. Соответствует стандарту EN 298:2012 и другим нормативам. Функция датчика построена на принципе фототранзистора. Прибор в сочетании с усилителем сигнала преобразует свет от пламени в ток.

Основные параметры и особенности:

• фоторезистивный датчик высокой спектральной чувствительности;
• рабочее напряжение: 220-230 В, -15%, +10%, частота 50/60 Гц;
• прямая и боковая видимость пламени;
• допустимые эксплуатационные температуры: от -20 до +70 °С;
• кабель питания длиной 350 мм;
• длина корпуса прибора 105 мм;
• пыле-, влагозащита электрических компонентов по стандарту IP 40;
• рекомендуемый выходной сигнал (световой) >= 65 µA;
• простой монтаж и подключение;
• применение в жидкотопливных системах с непостоянным циклом работы.

Монтаж

Датчики пламени для горелки Danfoss LDS могут монтироваться с помощью

фланца и зажимного кольца. В качестве альтернативы используется резиновая втулка (поставляется в комплекте с LD/LDS).
