Описание

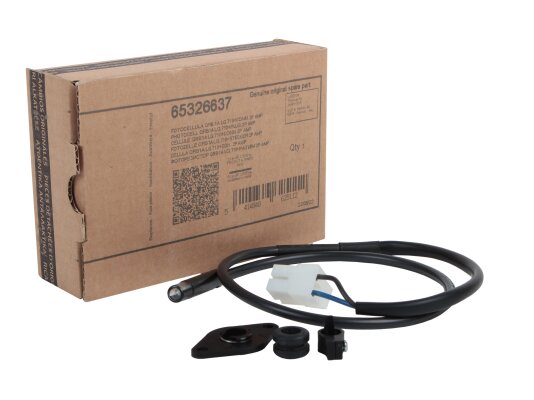

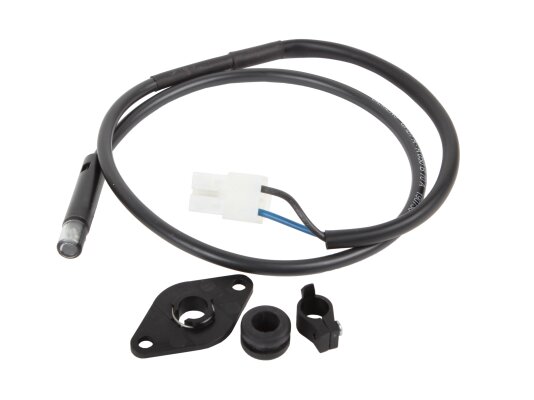

Датчик пламени Elco QRB1A-A050B70A, арт: 65326637 служит для регистрации излучения, исходящего при горении жидкого топлива. Встраивается в горелки с прерывистым режимом работы. Подключается к топочному автомату для передачи сигналов о наличии/ отсутствии пламени. Длина кабеля питания – 710 мм.

Основные характеристики и особенности:

• датчик контроля жёлтого пламени;
• фронтальная и боковая видимость (90°);
• чувствительный к регистрации света элемент – фоторезистор;
• детектор нормальной чувствительности;
• защита от механических повреждений, грязи, внешних воздействий;
• пыле-, влагозащита по стандарту IP 40;
• двужильный провод электропитания длиной 710 мм, изготовленный из термопласта;
• без мягкой пластмассовой вставки;
• крепление на фланец;
• температурный режим (окружающая среда): от -20 до +60 °C.

Датчик реагирует не только на излучение пламени, но и на другие источники света (например, световое излучение от футеровочного кирпича в камере сгорания).

Монтаж

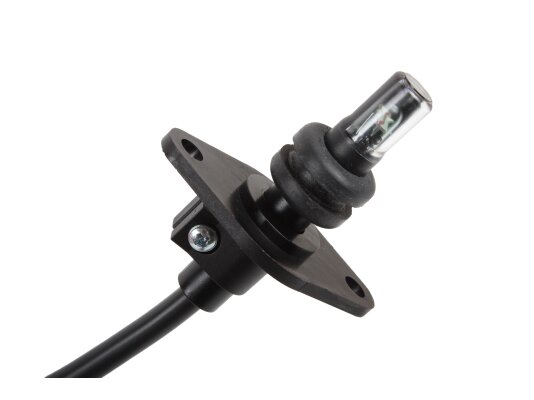

Установка датчика пламени Elco QRB1A-A050B70A осуществляется на фланец. Ввиду направляющей канавке фланца и кулачковому упору на зажиме, прибор надежно фиксируется и точно позиционируется с учётом наилучшей видимости пламени.
