Описание

Датчик пламени Riello QRB4A-B070B70B подключается к блоку управления промышленной горелки с повторно-кратковременным режимом работы для передачи электрических сигналов об обнаружении пламени. Способен «видеть» части спектра посторонних предметов, что требует усиления мер безопасности относительно других источников света.

Исполнение и комплектация

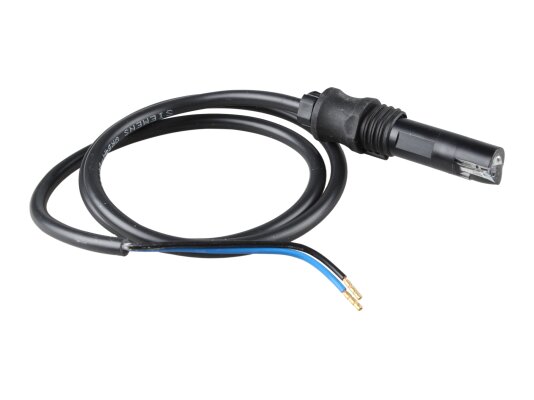

Siemens QRB4 оснащен компактным корпусом, внутри которого размещен светочувствительный фотодиод. К корпусу подсоединен 2-жильный кабель питания с термозащитной оболочкой из термопласта. Конец кабеля зачищен, предусмотрен наконечник. Датчик пламени укомплектован мягкой пластиковой заглушкой для монтажа на горелку.

Особенности и основные параметры:

• обычная чувствительность фотоэлемента;

• видимость: боковая (90°) и фронтальная;

• медные жилы кабеля, 2х 0,75 мм^2;

• длина провода питания – 700 мм;

• корпус с мягкой вставкой для быстрой, вибростойкой фиксации;

• повышенный уровень пыле-, влагозащиты, класс IP 54;

• диапазон эксплуатационных температур: от -20 до +60 °С;

• для работы с блоками типа LMO/ LMV2/ LMV3, по запросу с LME7/ LME8;

• установка на горелку в любом положении;

• для жидкотопливного оборудования с непостоянным режимом работы.

Устройство с мягкой заглушкой

Датчик пламени Siemens QRB4.В легко и надежно крепится на горелку за счет мягкой вставки:

• необходимо всего одно отверстие в горелке:

• кромки уплотнения и упорные планки заглушки надежно фиксируют прибор;

• направляющая шпонка упрощает позиционирование устройства относительно пламени.

Требования по монтажу

Все операции должны осуществляться квалифицированным персоналом. При монтаже датчика следует организовать передачу сигнала без помех и потерь. Необходимо учесть, что детектор реагирует не только на свет пламени, но и постороннее излучение, например, от футеровочного кирпича, солнечной радиации, осветительной лампы и пр., что требует выполнения дополнительных защитных мер от световых помех.

При эксплуатации датчика запрещено обледенение, конденсация, попадания воды на корпус. Несоблюдение этих ограничений вызовет неисправность прибора и высокий риск поражения током.

Достоинства:

• фронтальное и боковое освещение;

• оптимальная длина кабеля для минимизации потерь сигнала;

• термозащита токопроводящих жил;

• специальная вставка для крепления в отверстие горелки;

• повышенный уровень пылевлагозащиты корпуса;

• стабильная работа при отрицательных температурах внешней среды (до -20 °С).
