Описание

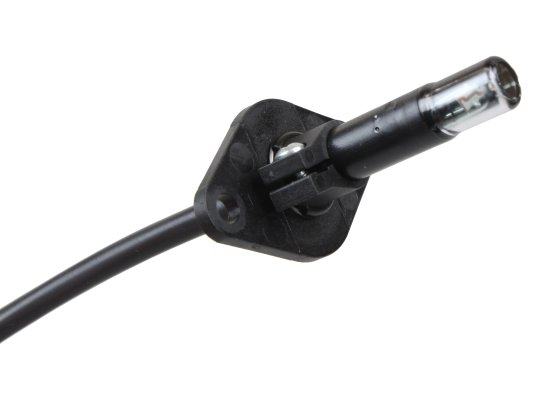

Датчик пламени Siemens QRB1A-A050B70A2 подключается к топочному автомату с непостоянным циклом и подает сигналы об обнаружении пламени. Реагирует на желтое пламя сгораемого жидкого топлива в видимом спектре света. Поставляется с монтажными принадлежностями для надежного, виброустойчивого крепления на горелку.
Подробнее о датчике пламени

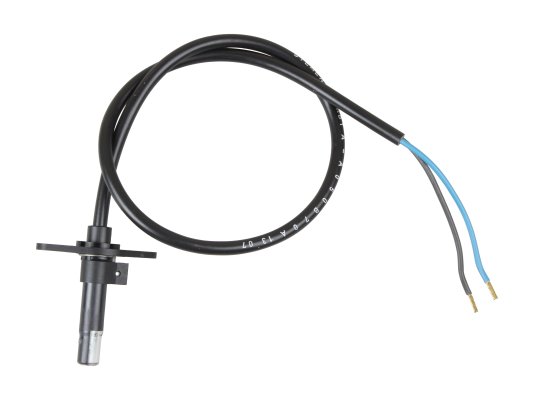

Датчик работает совместно с автоматикой LAL/ LOA/ LMO/ LMV. Оснащен малогабаритным корпусом длиной 50 мм с интегрированным двужильным кабелем 500 мм. Токопроводящие жилы защищены изоляцией из ПВХ (диаметр оболочки 5,1 мм). Свободным концом провод закрепляется к блоку автоматики. Элементом, реагирующим на излучение пламени, является фоторезистор нормальной чувствительности. надёжная виброустойчивая фиксация прибора осуществляется с помощью большого фланца, входящего в комплектацию. Направляющая канавка на фланце и кулачковый упор на хомуте обеспечивают точное позиционирование датчика для оптимальной видимости пламени.
Особенности и характеристики:
- реагирование на желтый цвет пламени;
- фоторезистивный элемент нормальной чувствительности;
- фронтальная и боковая видимость пламени;
- защита корпуса от пыли и влаги класса IP 40;
- произвольная ориентация при монтаже;
- использование в жидкотопливных горелках с прерывистым рабочим циклом;
- нетребовательность в обслуживании;
- комплектация зажимом, большим фланцем 424116000, фиксатором 418610960;
- фланцевый монтаж, виброустойчивое крепление;
- малогабаритный размеры корпуса, облегчающие фиксацию в горелку.
Важно!
Датчики пламени для горелок Siemens QRB1 обнаруживают часть спектра излучения от других предметов, попадающих в поле видимости (осветительная лампа, футеровочный кирпич, солнечный свет и пр.). При выборе места размещения датчика необходимо принять меры защиты от световых помех.
Эксплуатационные условия
Датчик пламени рассчитан на работу при температурах окружающего воздуха -20.+60 °C и относительной влажности не более 95%. Запрещено попадание на корпус воды, обледенение прибора, выпадение конденсата.
