Описание

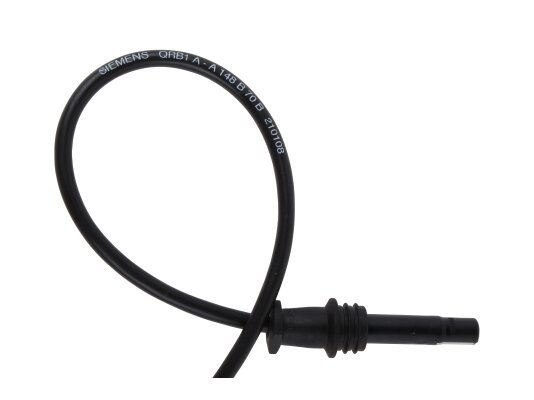

Датчик пламени Siemens QRB1A-A148B70B входит в состав системы контроля пламени жидкотопливной горелки. Реагирует на желтый свет пламени, излучаемый при горении жидкого топлива. Прибор работает в сочетании с топочной автоматикой с повторно-кратковременным циклом. Отличается широкой зоной видимости, компактным размером корпуса, удобством установки и позиционирования.
Подробнее о датчике пламени

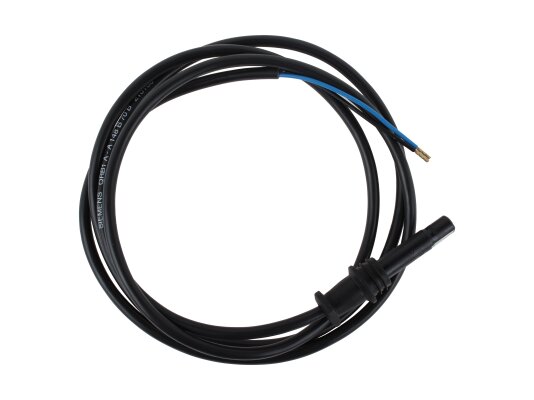

Датчик совместим топочными автоматами типа LAL/ LOA/ LMO/ LMV. Собран в компактном корпусе длиной 50 мм, защищающим светочувствительный элемент (фоторезистор) от внешних воздействий. К корпусу подсоединен двухжильный кабель длиной 1480 мм с надёжной изоляционной оболочкой из ПВХ. Свободным концом кабель подсоединяется к цоколю топочного автомата.
Установка датчика упрощена за счет резинового фиксирующего уплотнения. Для монтажа датчика потребуется одно отверстие в горелке. Фиксатор надежно удерживают прибор. Направляющая пружина даёт способность точно центрировать чувствительный элемент относительно пламени. Замеры осуществляются прямо и сбоку, что расширяет возможности при выборе места установки.
Особенности и основные характеристики:
- контроль желтого пламени;
- нормальная чувствительность фоторезистора;
- прямая и боковая видимость;
- защита электрических контактов от пыли и влаги по стандарту IP 40;
- установка в любом положении;
- применение в системах с непостоянным циклом;
- нетребовательность в обслуживании;
- комплектация мягким фиксатором для виброустойчивого, надежного крепления;
- компактность, простой монтаж и подключение.
Важно!
Датчики пламени для горелок Siemens QRB1 способны реагировать на некоторые части спектра светового излучения посторонних предметов, включая приборы освещения рабочего помещения, уличный свет, блики футеровочного кирпича и пр. В связи с чем, необходимо исключить попадание в зону видимости прибора световых помех (подробная информация отражена в руководстве пользователя).
Рабочие температуры
Датчик пламени рассчитан на эксплуатацию при температурах окружающего воздуха -20.+60 °C и относительной влажности не более 95%. Не допускается попадание на корпус воды, конденсация и обледенение прибора.
