Описание

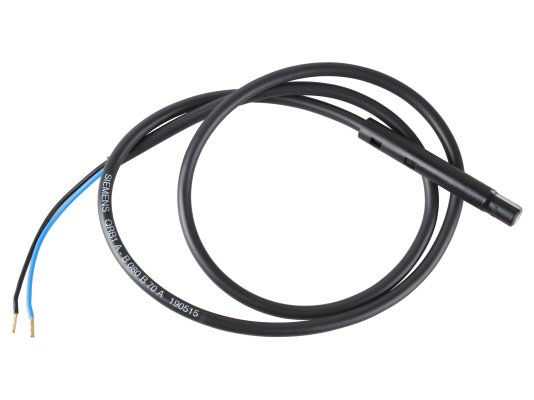

Датчик пламени Siemens QRB1A-B080B70A – компактный устройство с фоторезистивным светочувствительным элементом для отслеживания желтого пламени в видимом спектре света. Эксплуатируется в промышленном топочном оборудовании совместно с автоматами горения, работающими в повторно-кратковременном режиме. Боковой и фронтальный замеры расширяют возможности установки датчика. Прибор требует выполнения мер защиты от световых помех.
Особенности и основные параметры:
- обнаружение излучения пламени жидкого топлива, горящего желтым цветом;
- чувствительный элемент – фоторезистор;
- прямая и боковая видимость;
- защита электрических компонентов от попадания пыли/ влаги по стандарту IP 40;
- нормальная чувствительность;
- зачищенный конец кабеля 70 мм;
- совместимость с топочными автоматами, работающими в прерывистом режиме;
- нетребовательность в обслуживании;
- крепление на горелку в любом положении;
- зажим на конце кабеля;
- надёжное крепление с помощью фланца;
- корпус небольших размеров длиной 65 мм;
- простой монтаж и подключение.
Подробнее о датчике пламени

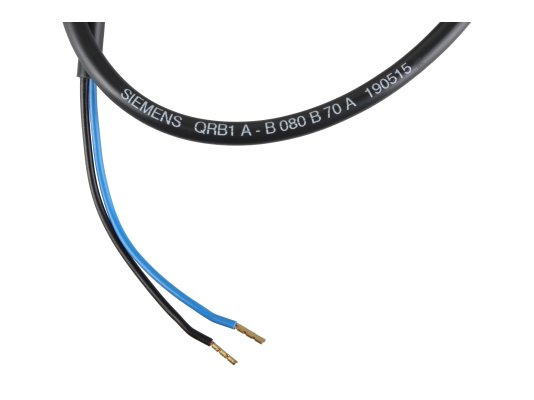

Датчик подходит для совместной работы с автоматами горения LAL/ LOA/ LMO/ LMV. Чувствительный элемент помещен в небольшой пластиковый корпус, предохраняющий от ударов, попадания пыли и других внешних воздействий. К нему жестко присоединен двужильный кабель длиной 800 мм с тепло-, электроизоляцией из ПВХ (толщина 5,1 мм). Свободный конец кабеля зачищен для присоединения к блоку управления.
надёжное крепление датчика пламени на горелку осуществляется с помощью фланца (не входит в комплектацию). За счет направляющей канавки на фланце и кулачкового упора на хомуте корпус датчика точно позиционируется по отношению к пламени.
Внешние температуры
Датчик рассчитан на эксплуатацию при внешних температурах -20.+60 °C и относительной влажности 95%. Недопустимо образование конденсата, обледенение корпуса и попадание воды.
Меры безопасности
Датчики пламени для горелок Siemens QRB1 распознают некоторые части спектра от посторонних источников излучения, в связи с чем требуется принятие стандартных мер безопасности по защите от световых помех.
