Описание

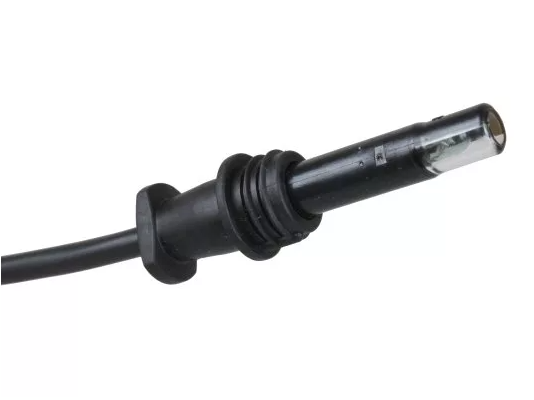

Датчик пламени Siemens QRB1B-A035B40A1 – прибор высокой чувствительности для отслеживания желтого пламени при эксплуатации жидкотопливной горелки с повторно-кратковерменным циклом. Регистрирует излучение и передает сигнал на блок автоматики.

Подробнее о датчике контроля пламени

Датчик состоит из фоторезистивного элемента с боковой и прямой видимостью, защищенного от внешних воздействий ударопрочным корпусом. Детектор регистрирует излучение от раскаленного огнеупорного кирпича в камере сгорания и другие помехи, что необходимо учитывать при установке.

К корпусу подсоединен кабель питания из термопластичного материала. На конце кабеля предусмотрен наконечник (выполнена зачистка, удалена изоляция). Датчик поставляется с маленьким фланцем для монтажа и хомутом. Мягкая пластмассовая вставка не предусмотрена комплектацией.

Основные параметры и особенности:

• фоторезистивный датчик с боковой (90°) и прямой видимостью;
• высокий уровень спектральной чувствительности (до 600 nm);
• защита фоторезистора и электрических частей от пыли, влаги класса IP 40;
• широкий диапазон рабочих температур, от -20 до +60 °С;
• подсоединенный провод электропитания длиной 350 мм;
• точное позиционирование на горелке и надёжная фиксация;
• применение в промышленных жидкотопливных системах с прерывистым циклом.

Датчики пламени Siemens QRB1 должны монтироваться и обслуживаться только квалифицированным персоналом. При установке и работе необходимо исключить образование конденсата, льда, попадание на корпус влаги.

Достоинства:

• высокая чувствительность фоторезистора;
• применимость для фронтального и бокового замеров;
• комплектация фланцем и хомутом;
• встроенный провод питания с термопластичной изоляцией;
• стабильная работа в условиях низких и высоких температур.
