Описание

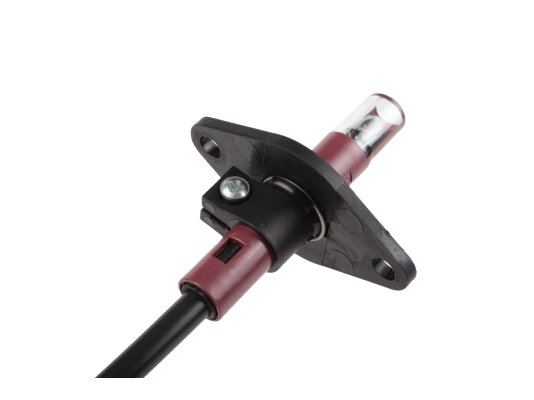

Датчик пламени Siemens QRB1B-A050B70A2 применяется совместно с блоком автоматики для контроля за горением пламени жидкотопливной горелки. Регистрирует излучение горящего желтым цветом пламени в видимом световом диапазоне. Выделяется высокой чувствительностью, широким обзором, компактными габаритами корпуса. Оснащен монтажными принадлежностями.

Подробнее о датчике пламени

Датчик Siemens QRB1 совместим с автоматикой горелки LAL/ LOA/ LMO/ LMV. Передает на блок управления электрические сигналы об обнаружении пламени.

Прибор собран в компактном корпусе длиной 50 мм, к которому подсоединен двужильный кабель 500 мм с электрозащитой из ПВХ (диаметр оболочки 5,1 мм). Свободным концом провод присоединяется к топочному автомату. Элементом, реагирующим на излучение пламени, является фоторезистор высокой чувствительности. надёжное виброустойчивое крепление датчика осуществляется с помощью фланца, входящего в комплект поставки. За счет направляющей канавки на фланце и кулачкового упора на хомуте датчик точно позиционируется относительно пламени.

Особенности и характеристики:

• высокая чувствительность;
• фронтальная и боковая видимость пламени;
• светочувствительный элемент – фоторезистор;
• уровень защиты корпуса от пыли и влаги – IP 40;
• установочное положение – произвольное;
• использование в жидкотопливных горелках с непостоянным рабочим циклом;
• нетребовательность в обслуживании;
• комплектация зажимом, большим фланцем 424116000, фиксатором 418610960, хомутом;
• точное позиционирование относительно пламени за счёт фланцевому способу монтажа;
• компактный размеры детектора, облегчающие установку в любую горелку.

Важно!

Датчики пламени для горелок Siemens QRB1 регистрируют частичный спектр света от посторонних предметов (осветительного прибора в котельной, футеровочного кирпича, солнечного света и пр.). В связи с чем, при выборе места установки прибора требуется исключить попадание на чувствительный элемент излучения от других источников.

Условия эксплуатации

Датчик пламени рассчитан на работу при температурах -20.+60 °C и относительной влажности не более 95%. Не допускается образование конденсата, обледенение, попадание на корпус воды.
