Описание

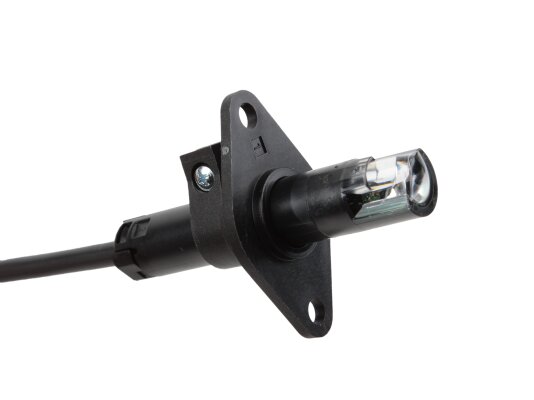

Датчик пламени Siemens QRB4A-B050B70A, арт: S55723-S207-A100 совместно с блоком автоматики отслеживает горение пламени при работе жидкотопливной горелки. Устанавливается с помощью фланца, который входит в комплект поставки.

Устройство и комплектация

Светочувствительным элементом является фотодиод со стандартным уровнем замеров, боковой и фронтальной видимостью. Siemens QRB4 укомплектован стационарным кабелем питания с двумя медными жилами с теплозащитой из термопласта. Для монтажа на горелку в комплектацию включен пластиковый фланец AGK42 и зажим AGK43. Направляющий паз фланца и кулачок зажима способствуют виброустойчивой фиксации и оптимальному расположению датчика по отношению к пламени.

Особенности и основные параметры:

• обычная чувствительность фоторезистора;

• работа от автомата LMO/ LMV2/ LMV3, по запросу – от LME7/ LME8;

• видимость: боковая (90°) и фронтальная;

• повышенный уровень пыле-, влагозащиты корпуса, класс IP 54;

• виброустойчивое крепление, точное позиционирование;

• температурный диапазон (окр. воздух): от -20 до +60 °С;

• длина присоединенного провода питания – 500 мм;

• монтаж в любом положении;

• для жидкотопливных установок с повторно-кратковременным режимом работы.

Требования по монтажу

Монтажные операции должны выполняться только квалифицированным специалистом. При установке датчика следует исключить помехи и потери сигнала при передаче на блок управления. Также требуется принять стандартные меры защиты, касающиеся посторонних источников излучения, т. к. датчик регистрирует части спектра дневного освещения, света лампы, бликов раскаленного кирпича и пр.

При установке и эксплуатации недопустимо образование конденсата, льда, попадания воды на корпус устройства. При неисполнении этих требований существует высокий риск поражения током и неправильной работы датчика.

Достоинства:

• фронтальное и боковое освещение;

• комплектация монтажными принадлежностями;

• антивибрационное крепление;

• термозащита токопроводящих жил;

• мягкая пластиковая вставка для фиксации на горелку;

• высокий уровень защиты от внешних воздействий (пыли/ брызг);

• возможность эксплуатации при минусовых температурах.

Мы предлагаем также купить датчики пламени для горелок высокой, регулируемой чувствительности, с другими вариантами крепления.
