Описание

Датчик пламени Siemens QRB4A-B110B70 совместно с топочным автоматом отслеживает горение пламени жидкого топлива в видимом спектре света. Передает электрические сигналы об обнаружении пламени на блок автоматики для управления подачей топлива. Способен «видеть» также излучение от посторонних источников. Поставляется без аксессуаров для монтажа на горелку.

Основные параметры и особенности:

• контроль желтого пламени при сгорании жидкого топлива;
• светочувствительный элемент – фоторезистор;
• замеры при боковом (под углом 90°) и фронтальном освещении;
• обычная чувствительность;
• для подключения к автоматам типа LMO/ LMV2/ LMV3, по запросу к LME7/ LME8;
• длина кабеля питания – 1100 мм;
• принадлежности: без фланца и зажима (опционально);
• зачистка кабеля, наконечник;
• пыле, влагозащита по стандарту IP 54;
• диапазон рабочих температур: -20.+60 °С;
• для горелок с повторно-кратковременным режимом работы;
• возможность размещения в любом положении.

Подробнее о датчике пламени QRB4.

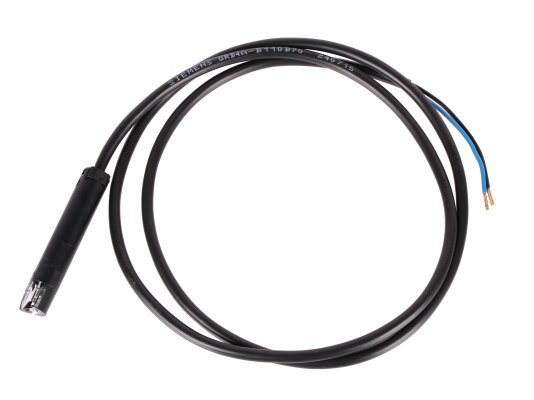

Датчик пламени собран в корпусе 68 мм, предохраняющем чувствительный элемент от повреждений в результате ударов и температурных воздействий. Фотодиод имеет боковой и фронтальный замеры. К корпусу подсоединен кабель с двумя жилами, заизолированными термопластичной оболочкой. Аксессуары для крепления на горелку (фланец, зажим) заказываются отдельно.

Установка

Датчик пламени способен реагировать на постороннее излучение, поэтому при установке на горелку необходимо выбрать положение, исключающее попадание света от других источников. Прибор размещается с учетом минимизации помех и потерь передачи сигнала.

Требуется профессиональный монтаж датчика. Устанавливать прибор может только квалифицированный специалист. Не допускается обледенение, конденсация, попадание на корпус влаги.

Достоинства:

• оптимальная чувствительность;
• прямая и боковая видимость;
• длинный кабель питания;
• термоизоляция токопроводящих жил;
• повышенный уровень пылевлагозащиты;
• монтаж в любом положении;
• широкий диапазон рабочих температур.
