Описание

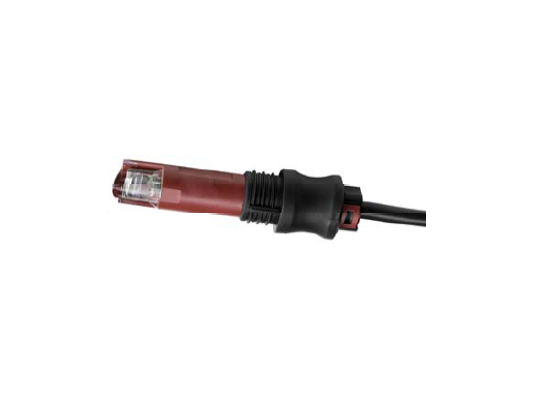

Датчик пламени Siemens QRB4A-B150B70B оснащен длинным стационарным кабелем питания для подключения к блоку автоматики и передачи сигналов об обнаружении пламени. Реагирует на излучение горящего желтым цветом пламени жидкого топлива в видимом диапазоне спектра света. Прибор нормальной чувствительности.

Подробнее о датчике

Небольшой датчик имеет присоединенный двужильный кабель питания с электроизоляцией токопроводящих жил из термопластичного материала (ПВХ). Концы кабеля зачищены. Предусмотрен наконечник. Встроенный фотодиод может выполнять замеры при освещении прямо и сбоку (под прямым углом).

Основные характеристики и особенности:

• обычный уровень чувствительности;
• работа с блоками автоматики LMO/ LMV2/ LMV3, по запросу с LME7/ LME8;
• комплектация мягким пластиковым фиксатором;
• пыле-, влагозащита корпуса по стандарту IP 54;
• освещение: боковое (90°) и фронтальное;
• допустимый диапазон температур эксплуатации: от -20 до +60 °С;
• длина кабеля питания – 1500 мм;
• простой монтаж и электроподключение;
• установка в произвольном положении;
• для горелок с повторно-кратковременным циклом.

Требования по установке датчика

Siemens QRB4 устанавливается с учетом минимизации помех и потерь при передаче сигнала на блок автоматики. Для монтажа на горелку достаточно одного отверстия с боковой канавкой. Мягкая заглушка упрощает фиксацию, прочно удерживает датчик в отверстии. Направляющая шпонка способствует выбору оптимальной позиции для наилучшего контроля пламени.

Датчик QRB4 видит излучение солнечного освещения, лампы котельной, бликов футеровочного кирпича и пр., что требует применения стандартных инструкций по безопасности относительно постороннего излучения.

При монтаже и эксплуатации не допускается конденсация, обледенение прибора, попадание влаги внутрь корпуса.

Достоинства:

• фронтальная и боковая видимость;
• малогабаритный габариты;
• оснащение заглушкой из мягкого пластика;
• стационарный кабель с теплоизоляцией токопроводящих жил;
• монтаж в любом положении;
• защита корпуса от пыли, брызг воды;
• возможность низкотемпературной эксплуатации.
