Описание
Датчик пламени Siemens QRB4B-B036B40B – элемент системы безопасности промышленной жидкотопливной горелки. Подключается к топочному автомату с прерывистым циклом. Способен регистрировать излучение пламени в видимом спектре света при сгорании жидкого топлива. Прибор высокой чувствительности.
Подробнее о датчике

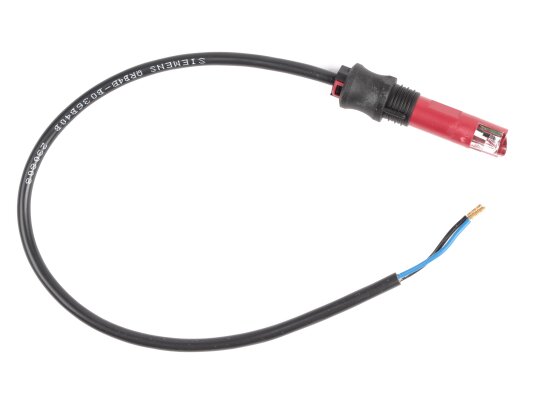

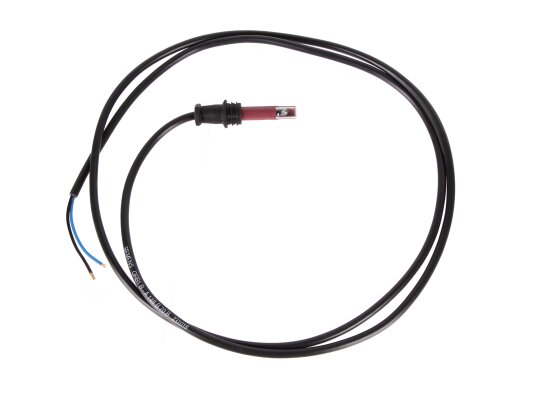

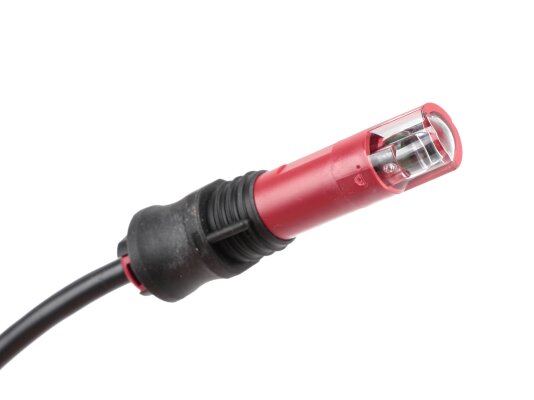

Фотодиод датчика пламени защищен от механических воздействий, пыли и влаги компактным корпусом, к которому подсоединен 2-жильный кабель питания (2х 0,75 мм^2, медная жила) с защитной изоляцией из термопластика. На конце кабеля выполнена зачистка, предусмотрен наконечник.
Основные параметры и особенности:
- фоторезистивный датчик с боковой (90°) и прямой видимостью;
- высокий уровень чувствительности (до 540 nm);
- защита корпуса от пыли, влаги класса IP 54;
- широкий диапазон рабочих температур, от -20 до +60 °С;
- длина подсоединенного кабеля питания – 360 мм;
- точное позиционирование на горелке и надёжная фиксация;
- для работы совместно с автоматикой LMO/ LMV2/ LMV3, по запросу с LME7/ LME8;
- монтаж в любом положении;
- применение в промышленных системах с непостоянным циклом.
Монтаж
Датчик пламени Siemens QRB4 устанавливается с учетом наилучшей видимости пламени. Для крепления на горелку требуется отверстие с боковой канавкой. Ввиду заглушке из мягкого пластика датчик плотно фиксируется в отверстии. Направляющая шпонка даёт возможность установить детектор в оптимальном для контроля положении.
Важно учесть, что детектор регистрирует излучение от посторонних источников света: раскаленного огнеупорного кирпича, лампы освещения в помещении и пр. Это требует выполнения стандартных инструкций по безопасности относительно световых помех.
При установке и эксплуатации датчика пламени необходимо исключить образование конденсата, льда, попадание в корпус влаги.
Достоинства:
- высокая чувствительность фотоэлемента;
- применимость для фронтального и бокового замеров;
- комплектация мягкой заглушкой;
- кабель питания с изоляцией из ПВХ;
- высокий уровень пылевлагозащиты;
- стабильная работа в широком диапазоне температур.
