Описание
Датчик пламени Siemens QRB4B-C036B40B применяется в составе жидкотопливных горелок для контроля горящего желтым цветом жидкого топлива. Регистрирует излучение пламени в видимом спектре света, передает электрические сигналы на блок управления. Преимуществами модели являются: боковая и прямая видимость, высокий уровень чувствительности (красный корпус), комплектация мягким фиксатором, стационарный кабель с тепловой защитой. Прибор подключается к топочному автомату с повторно-кратковременным циклом.
Подробнее о Siemens QRB4.B

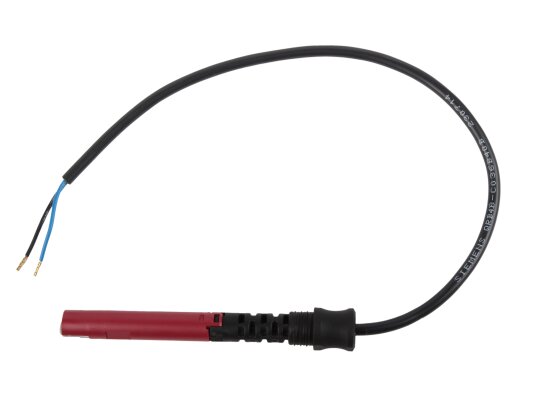

Датчик пламени собран в малогабаритном ударостойком корпусе, внутри которого размещен светочувствительный элемент (фотодиод). Контроль осуществляется при прямом и боковом освещении. К корпусу стационарно закреплен кабель питания с медными токопроводящими жилами, защищенными от температурного воздействия изоляцией из ПВХ. Концы кабеля зачищены. Предусмотрен наконечник.
Особенности и параметры:
- высокая чувствительность фотоэлемента (максимум – 540 nm);
- для подключения к автоматике LMO/ LMV2/ LMV3, по запросу к LME7/ LME8;
- освещение: боковое (90°) и фронтальное;
- мягкая пластиковая вставка для надежного, виброустойчивого монтажа;
- уровень пылевлагозащиты класса IP 54;
- допустимый температурный диапазон: от -20 до +60 °С;
- длина кабеля для подключения к блоку управления – 360 мм;
- монтаж в любом положении;
- для применения в жидкотопливном оборудовании с непостоянным циклом работы.
Установка датчика пламени
Датчик пламени Siemens QRB4, ввиду оснащению мягким фиксатором, легко монтируется в отверстие горелки. Кромки уплотнения и упорные планки заглушки крепко удерживают устройство. Направляющая шпонка даёт способность оптимально сориентировать прибор относительно пламени.
Важно!
При установке датчика пламени требуется создать условия для передачи сигнала менеджеру горения без помех и потерь.
Все действия должен выполнять квалифицированный специалист.
Поскольку датчик реагирует на части спектра излучения от других предметов (огнеупорный кирпич, свет лампы или дневного освещения и пр.), необходимо принять дополнительные меры защиты.
Не допускается образование конденсата, льда, воздействие воды на устройство. При несоблюдении этих предостережений возрастает риск поражения током и некорректной работы датчика
Достоинства:
- высокочувствительный фоторезистивный элемент;
- освещение сбоку и прямо;
- мягкая вставка для надежного монтажа;
- кабель с тепловой защитой токопроводящих жил;
- возможность монтажа в любом положении;
- защита корпуса от воздействия пыли, брызг воды;
- возможность низкотемпературной эксплуатации.
