Описание

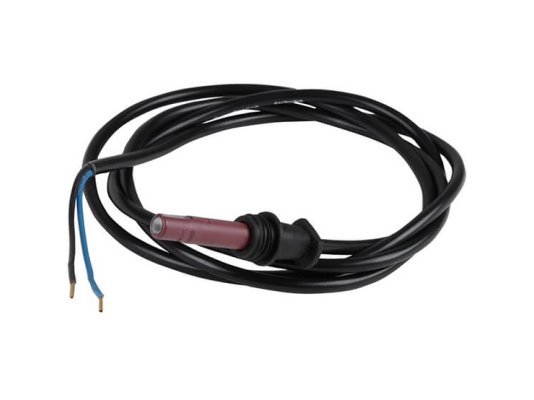

Датчик пламени Siemens QRB4B-D030A25 в сочетании с блоком управления контролирует горение пламени жидкотопливной горелки. Реагирует на жёлтый цвет пламени в видимом диапазоне света. Отличается высокой светочувствительностью, повышенной защитой от пыли и влаги. Поставляется без монтажных принадлежностей.
Основные параметры и особенности:
- чувствительный элемент датчика – фоторезистор;
- высокий уровень чувствительности (до 540 nm);
- регистрация излучения при боковом (под углом 90°) и фронтальном освещении;
- для топочных автоматов LMO/ LMV2/ LMV3, по запросу – LME7/ LME8;
- длина провода для подключения к блоку управления – 360 мм;
- принадлежности: без фланца и зажима (аксессуары по отдельной заявке);
- повышенная защита корпуса от проникновения пыли, брызг, класс IP 54;
- температурный диапазон: -20.+60 °С;
- для систем сжигания жидкого топлива с непостоянным циклом;
- возможность установки в любом положении.
Подробнее о датчике пламени QRB4.
Датчик оснащен фоторезистивным элементом, реагирующим на излучение пламени. Фотодиод защищен от внешних воздействий ударопрочным корпусом, к которому присоединен 2-жильный кабель с изоляцией из ПВХ. Аксессуары для монтажа (фланец, зажим) заказываются отдельно.
Важно!
Датчик пламени размещается с учетом минимизации помех и потерь передачи сигнала. При установке необходимо выбрать положение, чтобы на датчик попадал только свет пламени. Необходимо исключить попадание прямых солнечных лучей и других источников освещения, так как прибор реагирует также на свет от посторонних предметов.
Требуется профессиональный монтаж датчика. В процессе установки и эксплуатации устройства должна быть исключена конденсация, обледенение, попадание на корпус влаги. В противном случае повышается риск поломки прибора и поражения током.
Достоинства:
- высокая спектральная чувствительность;
- прямой и боковой замеры;
- кабель питания с термоизоляцией токопроводящих жил;
- защита корпуса от пыли, брызг воды;
- любое монтажное положение;
- широкий диапазон эксплуатационных температур.
У нас также есть датчики пламени для горелок с другими характеристиками и комплектацией.
