Описание
Датчик пламени Siemens QRC1C2.103C27 – устройство для отслеживания ультрафиолетового излучения пламени при эксплуатации газовой и жидкотопливной горелки небольшой мощности. Подключается к менеджеру горения, работающему в повторно-кратковременном режиме. Передает сигналы об обнаружении пламени на блок автоматики. Надежно фиксируется на горелку с помощью специальной заглушки.
Рабочие параметры и особенности:
- контроль желтого и синего пламени, регистрация ультрафиолетового излучения;
- средняя спектральная чувствительность;
- подключение к автомату горения типа LMO/LME/ LMV и пр. с прерывистой работой;
- видимость пламени – боковая;
- длина стационарного кабеля питания – 500 мм;
- в комплекте с монтажной заглушкой;
- материал смотрового окна – плексиглас;
- класс пылевлагозащиты корпуса IP 40;
- работа от сети 230 В, -15%, +10%, 50/60 Гц, ±6 %;
- рабочие температуры: -20.+60 °С (допустимо повышение до +75°С в течение 1 мин.).
Подробнее о датчике пламени QRC1

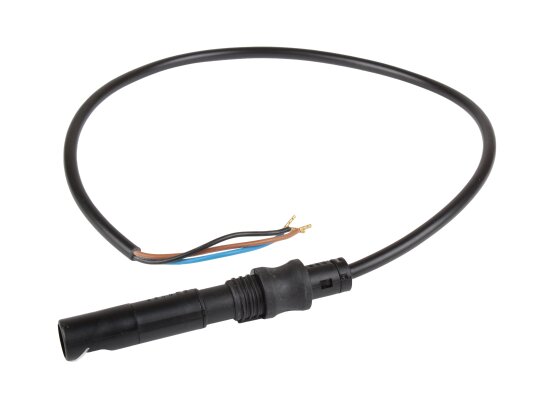

Компактный датчик оснащен пластиковым корпусом со смотровым окном из плексигласа. Диод реагирует на УФ-излучение, защищен от прикасания, пыли. К корпусу присоединен стационарный 3-жильный кабель, токопроводящие жилы которого покрыты термоизоляцией из ПВХ.
Ультрафиолетовые датчики серии QRC1 укомплектованы заглушкой для монтажа. Она предварительно крепится в отверстие горелки, после чего прибор вставляется в заглушку до щелчка. Заглушка гарантирует жесткую фиксацию, стойкость к тряске и легкое извлечение при техобслуживании.
Требования по установке датчика:
- минимизация потерь и помех при передаче сигнала;
- исключение из области замеров УФ-излучения от искры зажигания;
- размещение с учетом просмотра наиболее активной зоны пламени;
- реализация мер защиты от образования конденсата, обледенения, попадания воды.
Монтаж датчика пламени осуществляется только квалифицированным персоналом.
Достоинства:
- оптимальный уровень чувствительность;
- герметичность, защита от пыли;
- оснащение крепежной заглушкой;
- стационарный кабель с термоизоляцией токопроводящих жил;
- устойчивость к низким и высоким температурам.
Для того чтобы купить датчики пламени и другое оригинальное оснащение, заполните онлайн-заявку.
