Описание

Датчик пламени Weishaupt QRB1A со штекером X10.05, арт: 21110412082 обнаруживает излучение горящего желтым цветом пламени жидкого топлива. Подключается к топочному автомату с прерывистым рабочим циклом. Передает электрические сигналы о наличии/ отсутствии пламени на автоматику для управления подачей топлива. Характеризуется надёжным исполнением, компактными габаритами, широкой зоной видимости, простотой монтажа и подключения.

Особенности и основные параметры:

• обнаружение инфракрасного излучения пламени жидкого топлива;
• чувствительный элемент – фоторезистор;
• прямая и фронтальная видимость;
• уровень защиты электрических компонентов от пыли/ влаги – IP 40;
• высокая чувствительность;
• длина корпуса датчика – 65 мм;
• совместимость с топочными автоматами, работающими в прерывистом режиме;
• штекер X10.05 для подключения к WM-L с W-FM50;
• нетребовательность в обслуживании;
• любое монтажное положение;
• простой монтаж и подключение;
• эксплуатация при температурах окружающей среды -20.+60 °C и относительной влажности 95%.

Важно! Не допускается образование конденсата, обледенение корпуса, попадание воды.

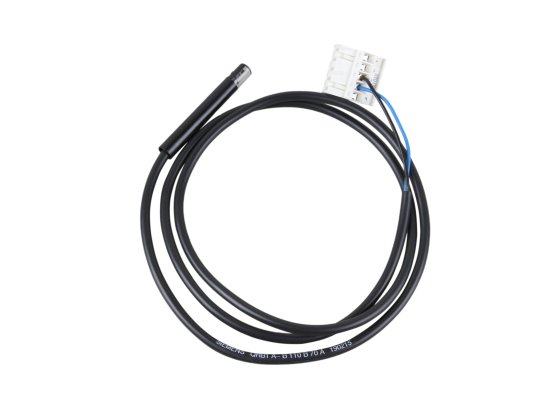

Конструкция датчика пламени

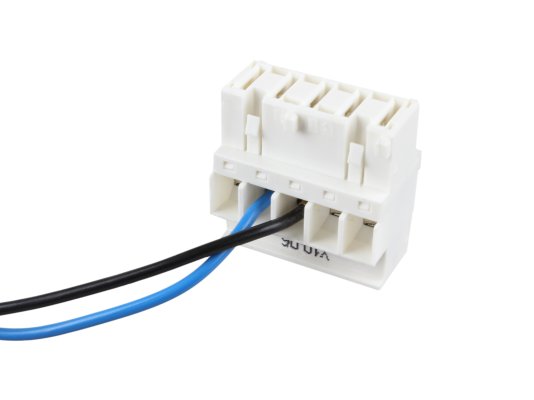

Датчик пламени имеет небольшой исполнение. Корпус защищает фоторезистивный элемент от внешних воздействий. К нему присоединен двужильный кабель длиной 800 мм с изоляционной оболочкой из ПВХ. Штекерное соединение позволяет быстро подключить датчик к менеджеру горения.

Меры безопасности

Датчики пламени для горелок Siemens QRB1 способны реагировать на части спектра других источников излучения (лампы в рабочем помещении, облицовки кирпича, солнечного света и т.д.), в связи с чем необходимо принять стандартные меры безопасности по защите от световых помех.
