Описание

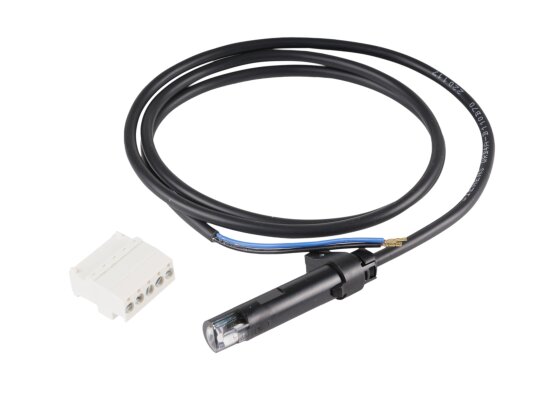

Датчик пламени Weishaupt QRB4A-B110B70, арт: 21110412582 – компактный прибор для отслеживания желтого пламени в видимом спектре света. Применяется для оснащения промышленных жидкотопливных горелок Weishaupt. Совместим с автоматами горения, функционирующими в прерывистом режиме. Боковой и прямой замеры расширяют возможности установки и детектирования. Датчик требует выполнения стандартных мер защиты от световых помех.
Особенности и характеристики:
- контроль желтого пламени при сжигании жидкого топлива;
- чувствительный элемент – фоторезистор;
- замеры при освещении сбоку (под прямым углом) и прямо;
- нормальный уровень чувствительности;
- электрозащита встроенных компонентов от воздействия пыли/ влаги – класс IP 54;
- длина корпуса – 68 мм;
- свободный конец кабеля, зачистка;
- совместимость с автоматами горения с прерывистым циклом;
- любое монтажное положение;
- нетребовательность в обслуживании;
- простота установки и подключения;
- комплектация штекером X10-05 для WM-L W-FM50.
Подробнее о датчике пламени
Датчик хорошо подходит для совместной работы с топочными автоматами LMO/ LMV2/ LMV3, по запросу – с LME7/LME8. Собран в небольшом корпусе, внутри которого находится светочувствительный элемент. Фотодиод имеет боковую и фронтальную видимость. Принцип действия основан на анализе инфракрасного излучения и подаче электрических сигналов на менеджер горения для регулирования потоком.

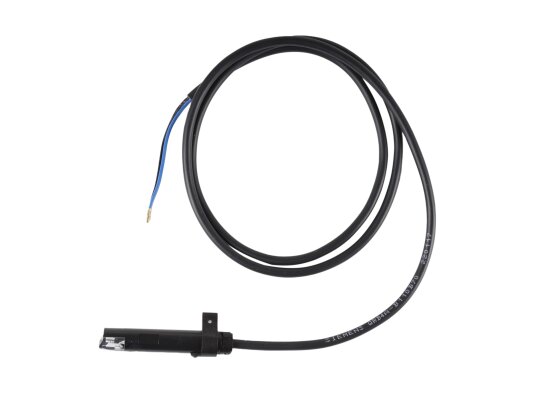

К корпусу жестко подсоединен двужильный кабель длиной 1100 мм с термопластичной изоляцией из ПВХ. Штекерное соединение обеспечивает быстрое и надёжное подключение датчика пламени к автоматике горелки.
Эксплуатационные температуры
Датчик пламени рассчитан на температуры внешней среды -20.+60 °C и относительную влажность 95%. Запрещено наличие конденсата, льда, попадание на корпус воды.
Защита от световых помех
Датчики пламени для горелок Siemens QRB1 обнаруживают постороннее излучение. При выборе места размещения следует исключить попадание света от других источников во избежание некорректной работы прибора. Детектор размещается с учетом минимизации световых помех и потерь передачи сигнала. Все действия по установке датчика должен выполнять только профильный специалист.
