Описание
Датчик пламени Elco QRB1B-A048B70B регистрирует фронтальное и боковое излучение желтого пламени жидкотопливной горелки. Характеризуется высокой чувствительностью и удобством монтажа (за счет мягкого уплотнения). Подключается к автоматике горелки для подачи соответствующих электрических сигналов об обнаружении пламени и управления подачей топлива. Может учитывать посторонний свет.
Подробнее о модели QRB1.В

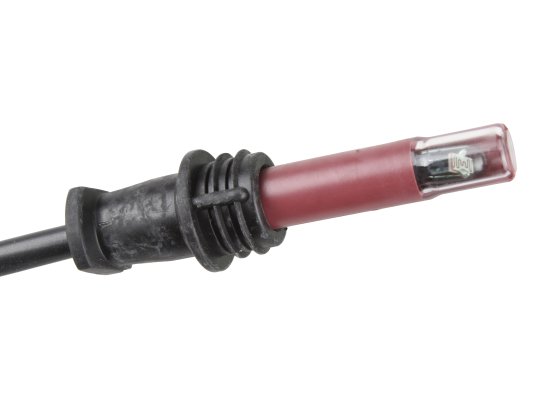

Датчик пламени оснащен высокочувствительным элементом, защищенным компактным корпусом. Укомплектован мягкой полимерной вставкой, упрощающей монтаж. За счет этого уплотнения прибор надежно удерживается в отверстии горелки. Направляющая пружина способствует выбору правильного положения датчика относительно пламени.

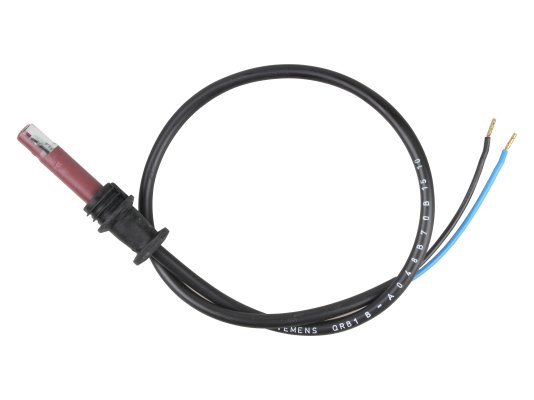

К корпусу присоединен 2-жильный кабель с термостойкой изоляцией из ПВХ. Предусмотрен наконечник кабеля (конец зачищен). Датчик пламени поставляется без фланца и хомута.
Основные параметры и особенности:
- регистрация спектра желтого пламени жидкотопливной горелки;
- освещение сбоку (90°) и прямо;
- уровень спектральной чувствительности – высокий (до 600 nm);
- длина кабеля питания – 480 мм;
- защита корпуса от проникновения пыли, влаги класса IP 40;
- допустимые эксплуатационные температуры: -20.+60 °С;
- для работы с автоматами горения LAL/LMV/LOA/LMO с прерывистым циклом.
Требования по монтажу
Датчики пламени Elco QRB1 должны устанавливаться в жидкотопливную горелку только профильными специалистами. Так как датчик может регистрировать свет от посторонних предметов (огнеупорного кирпича камеры сгорания, прибора освещения и пр.), требуется принять дополнительные меры защиты для безопасной работы топочной установки. При монтаже и эксплуатации датчика недопустимо обледенение, образование конденсата, проникновение влаги в корпус.
Достоинства:
- высокая чувствительность;
- оснащение мягкой вставкой;
- фронтальная и боковая видимость;
- кабель с изоляцией из термопласта;
- продолжительный срок службы;
- простой монтаж в отверстие с поперечным пазом;
- широкий диапазон рабочих температур.
