Описание

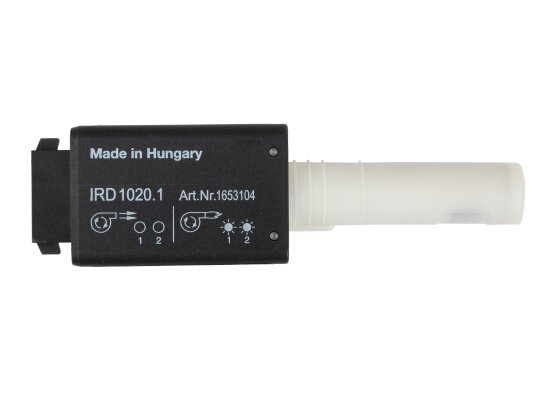

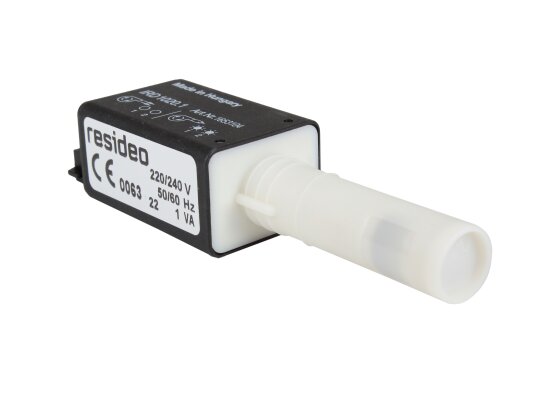

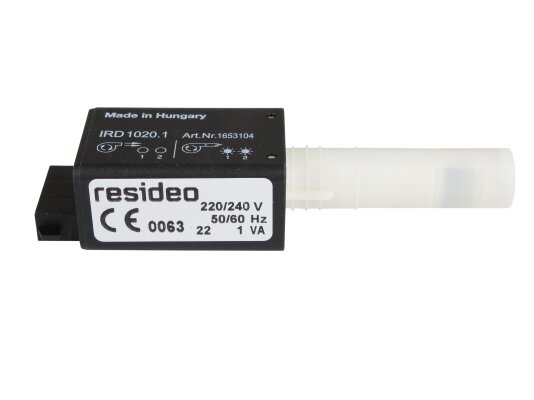

ИК-датчик пламени Resideo IRD 1020.1 right white, арт: 1653104 эксплуатируется в составе газовых и комбинированных горелок для отслеживания пламени. Характеризуется высокой чувствительностью, невосприимчивостью к искре поджига, компактными габаритами, простотой монтажа и подключения.
Подробнее о датчике
Датчик обнаруживает инфракрасный свет пламени. Не реагирует на постоянный источник света (огнеупорную прокладку котла и другие предметы светового излучения). Прибор подходит на замену моделей IRD 1020 и 920. Датчик совместим с широкой линейкой топочных автоматов.
УФ-детектор и предусилитель запаяны в герметичной стеклянной капсуле и в сочетании с электроникой представляют собой встроенный элемент датчика. Для электрического подключения предусмотрен штекерный разъем. Сзади корпуса размещены индикаторы сигнала пламени (2 светодиода). Там же регулируется чувствительность прибора.
Особенности и основные параметры:
- питание от сети 220/240 В, -15%, +10%, 50-60 Гц;
- изоляция от пыли и влаги класса IP 41;
- боковая видимость (замеры справа);
- время срабатывания 0,1 сек;
- невосприимчивость к искре поджига;
- спектральные характеристики: 800-1100 нМ;
- повышенная чувствительность;
- диапазон регулировки чувствительности: 1:20 (26 дБ);
- нетребовательность в обслуживании;
- применение в газовых и комбинированных горелках со сложным обнаружением пламени;
- небольшой габариты, возможность установки в любую горелку.
Эксплуатационные условия
Инфракрасные датчики пламени Resideo IRD 1020.1 рассчитаны на эксплуатацию в условиях внешних температур -20.+60 °C. Недопустимо образование льда, конденсата, попадание на корпус воды.
Монтаж
Необходимо, чтобы на зонд датчика поступал наиболее интенсивный свет пламени. Поэтому датчик размещается максимально близко к пламени (либо с применением специальной трубки). Следует исключить попадание на прибор света от посторонних источников. Внешние температуры не должны превышать +60 °C. В противном случае возникает повышенный риск некорректных замеров и сокращения продолжительности срока службы детектора. При установке и эксплуатации необходимо избегать сильных вибраций и ударов датчика.
