Описание

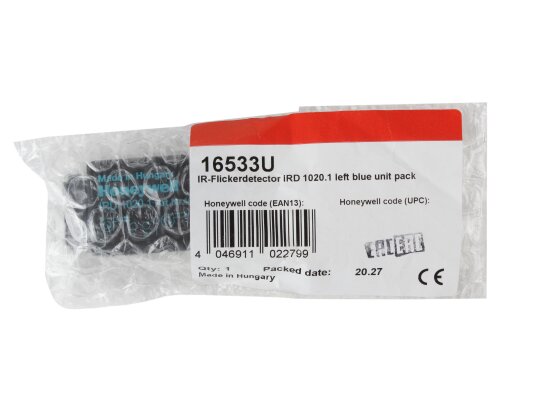

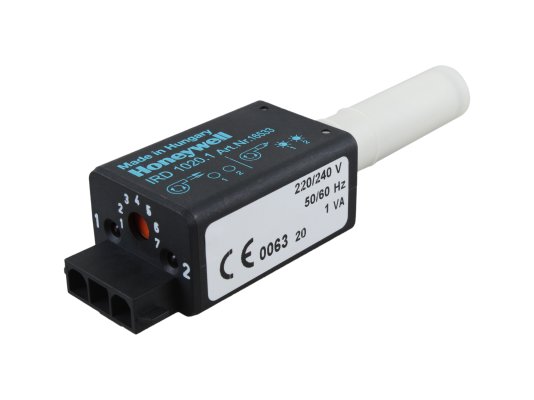

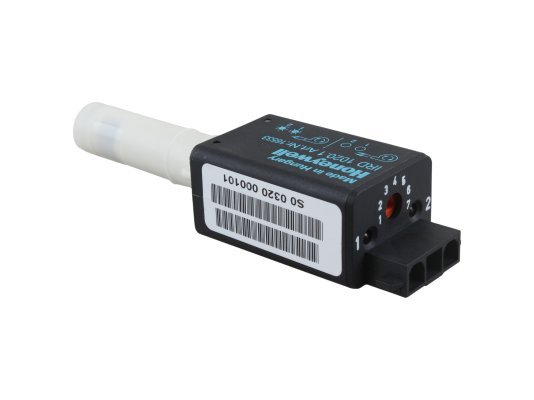

Датчик пламени Satronic / Honeywell IRD 1020.1 LEFT BLUE, арт: 16533 служит для оснащения систем безопасности газовых и комбинированных горелок. Чувствительный элемент регистрирует мерцающее инфракрасное излучение, исходящее от пламени сгораемого топлива/газа. Детектор невосприимчив к постоянному источнику излучения (светящаяся огнеупорная прокладка котла и пр). Чувствительность датчика – стандартная.

Особенности

• Небольшой корпус даёт возможность монтировать прибор на любую горелку. Инфракрасный детектор и предварительный усилитель запаяны в стекло и совместно с электроникой образуют встроенный блок датчика пламени.
• На задней панели корпуса предусмотрены индикаторы и регулятор чувствительности. Электрические элементы защищены от внешних воздействий по стандарту IP 41.
• Датчик рассчитан на работу при температуре окружающей среды -20 до +60° C.
• Для электрического подключения используются штекерные разъемы. Датчик подключается к сети 220/240 В, 50-60 Гц.

Требования по установке и использованию

Монтаж детектора осуществляется в любом положении на ровную поверхность с помощью фланца. Зонд детектора необходимо размещать так, чтобы на него поступал свет пламени, пульсирующий максимально интенсивно. Это достигается путем размещения детектора максимально близко к пламени или в специальной зоне пламени.

В месте монтажа внешняя температура не должна превышать предельно допустимого значения (+60 °C). Также важно ограничить прибор от воздействия вибраций и механических нагрузок.

Обратите внимание! При эксплуатации датчика пламени Satronic / Honeywell IRD 1020.1 LEFT BLUE необходимо исключить образование льда, конденсата и проникновение влаги внутрь корпуса.
