Описание

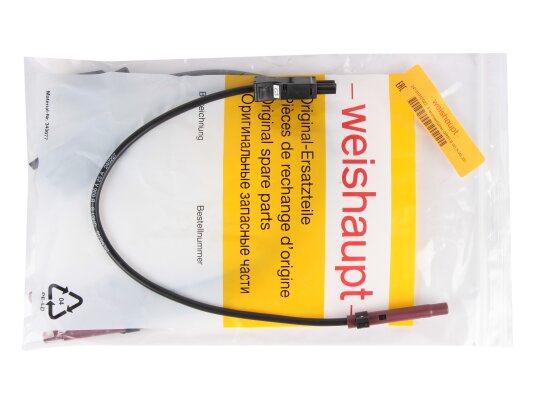

ИК-датчик пламени Weishaupt QRB1B-B036A25A – прибор высокой чувствительности для отслеживания горящего желтым цветом пламени в видимом диапазоне светового спектра при работе жидкотопливной промышленной горелки Weishaupt. Подсоединяется к автомату горения с помощью 3-контактного штекера. Небольшой размеры и широкий обзор облегчают позиционирование и установку датчика.
Особенности и основные параметры:
- регистрация инфракрасного излучения пламени жидкого топлива;
- чувствительный элемент – фоторезистор;
- прямой и боковой замеры;
- уровень электрозащиты встроенных компонентов от пыли/ влаги – IP 40;
- высокая чувствительность, около 600 nm;
- длина корпуса – 65 мм;
- трехконтактный штекер к терминальному блоку штекерного типа 13;
- совместимость с автоматами горения с прерывистым циклом;
- нетребовательность в обслуживании;
- монтаж на горелку в любой ориентации;
- простота установки и подключения;
- фиксатор 418610960, 600566;
- замена устаревшей модели 24105012022.
Подробнее о датчике пламени
Датчик пламени оснащен компактным корпусом, внутри которого находится чувствительный элемент. Принцип действия основан на анализе инфракрасного излучения и передаче электрических сигналов о результатах контроля на топочный автомат для управления подачей топлива.
К корпусу жестко подсоединен двужильный кабель длиной 360 мм с изоляцией из ПВХ. Штекерное соединение упрощает подключение датчика пламени к автоматике горелки.
Рабочие температуры
Датчик рассчитан на эксплуатацию при температурах окружающего воздуха -20.+60 °C и относительной влажности 95%. Следует исключить выпадение конденсата, попадание на корпус воды и обледенение.
Защита от световых помех
Датчики пламени для горелок Siemens QRB1 способны регистрировать излучение от других предметов, попадающих в зону видимости (лампы освещения, блики от облицовочного кирпича, солнечный свет и пр.). При выборе места установки датчика необходимо принять стандартные меры защиты от световых помех (подробная информация отражена в инструкции по монтажу датчика).
