Описание
Датчик пламени Kromschroder UVC1 L0G1A, арт: 84320304 служит для оснащения промышленного оборудования и контроля пламени горелки. Реагирует на УФ-излучение. Рассчитан на использование в системах с постоянным и прерывистым циклом. Подключается к топочному автомату Kromschroder для передачи электрических сигналов об обнаружении пламени.
Конструкция

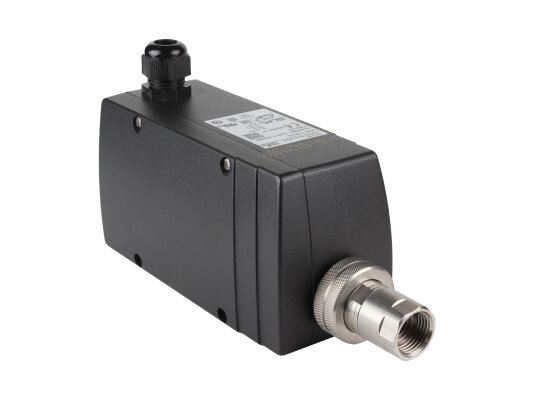

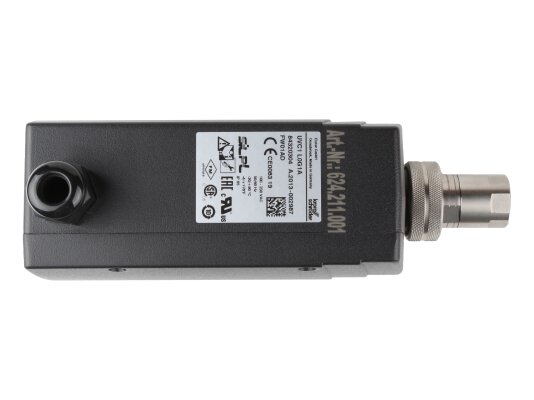

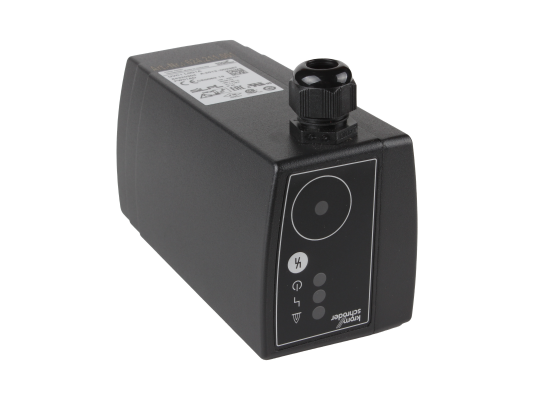

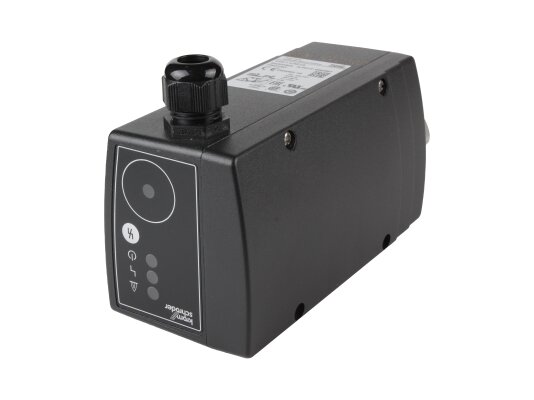

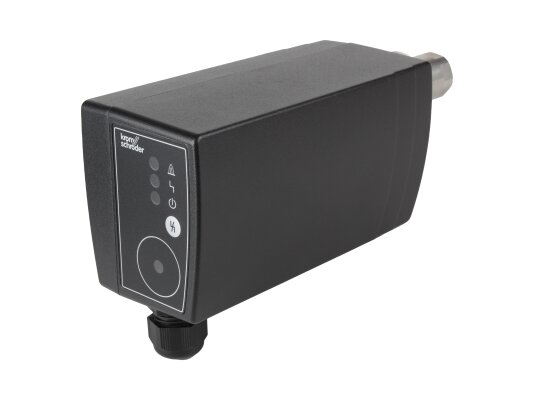

Kromschroder UVC1 собран в прочном алюминиевом корпусе с высоким уровнем пылевлагозащиты. Оснащен теплозащитной линзой из кварцевого стекла. УФ-сенсор рассчитан на 10 тыс. часов работы, после чего требует замены для надёжной работы горелки. Датчик подключается к топочному автомату Kromschroder. В корпусе предусмотрен кабельный ввод для кабелей 7-13 мм.
Параметры и особенности:
- регистрация ультрафиолетового излучения пламени;
- фронтальный замер;
- регулируемая чувствительность, диапазон спектра: 190 – 270 нм;
- усиление слабого УФ-излучения за счет линзы;
- рабочее напряжение: 100-230 В, 50/60 Гц;
- защита от пыли, струй воды, направленных с любой стороны, класс IP65;
- диапазон рабочих температур: от -40 до +80 °С;
- электроподключение через кабельный ввод M20;
- крепление с помощью стальной смотровой трубки 1/2;
- расстояние между детектором и пламенем – 300-400 мм;
- ресурс УФ-сенсора – 10 тыс. часов работы (примерно 1 год).
Установка
При установке датчика пламени Kromschroder UVC1 следует выбрать оптимальное положение, чтобы на сенсор попадал только свет пламени. Другие источники света не должны быть в поле видимости детектора, в том числе искры розжига, световые дуги от сварочного аппарата, излучение от лампы освещения в помещении котельной и пр. При работе в условиях высоких температур окружающей среды следует использовать соединение для подвода охлаждающего воздуха. Это также обеспечит защиту датчика от засорения и конденсации. На месте монтажа возможно повышение температуры поверхности в пределах 20°С.
