Описание

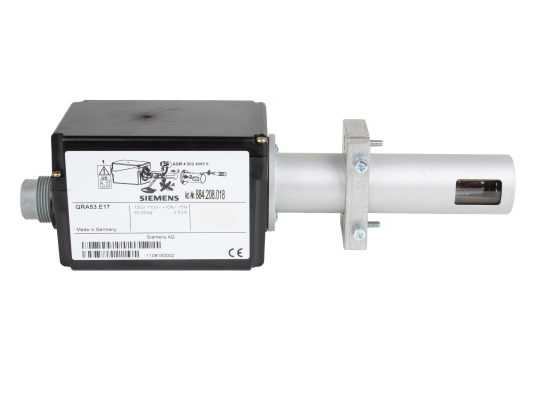

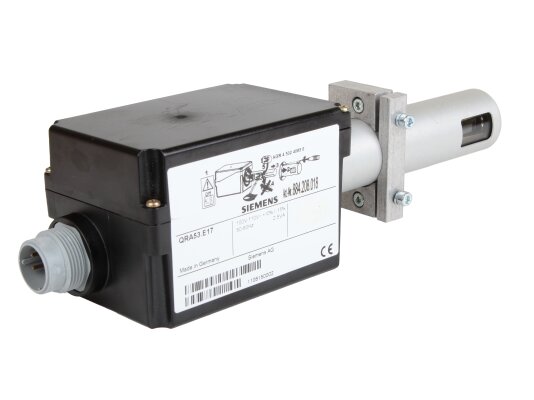

Датчик пламени Siemens QRA53.E17 реагирует на УФ-излучение, исходящее от пламени газовой или жидкотопливной горелки. Применяется также для регистрации искры поджига. Отличается нормальной чувствительностью и высоким уровнем пылевлагозащиты. Может устанавливаться на горелку при использовании дополнительного адаптера. Работает в сочетании с блоком автоматики LGK16/ LGI16.
Подробнее о модели QRA53

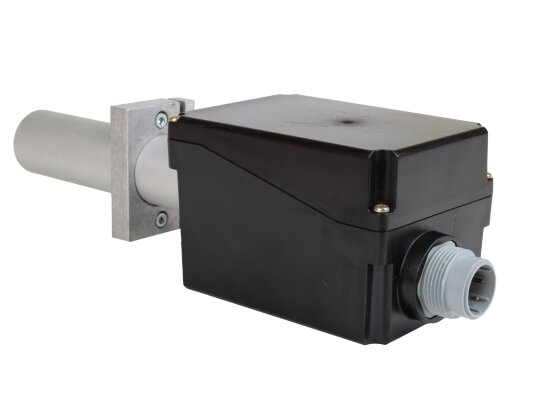

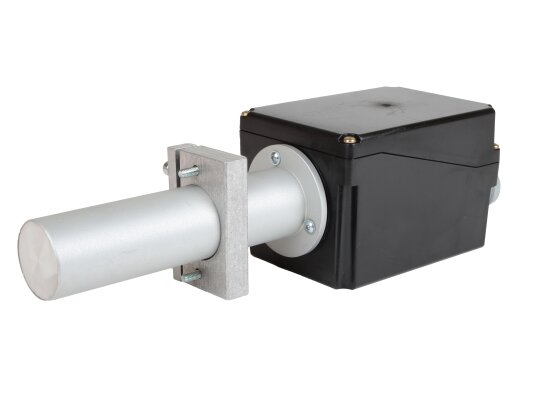

Датчик состоит из фотоэлемента с 2-я электродами, реагирует на ультрафиолетовое излучение пламени горелки. Чувствительный элемент смонтирован сбоку за поворотной заслонкой в передней части трубки, соединенной с корпусом с помощью фланца. Для работы устройства потребуется соединительный кабель.
Окно изготовлен из высокопрочного кварцевого стекла, исключает проникновение пыли внутрь устройства. В корпусе размещен шаговый электродвигатель и электронные компоненты для управления заслонкой.
Прибор QRA53 не реагирует на блики от раскаленного огнеупорного кирпича, дневной солнечный свет, лампочку в помещении котельной, не требует реализации дополнительных мер безопасности.
Корпус датчика изготовлен по стандарту пыле-, влагозащиты IP 65. Прибор полностью защищен от проникновения пыли и воздействия струй воды, направленных с любой стороны, что даёт возможность эксплуатировать датчик не только в помещении, но и на улице при температурах окружающего воздуха -20.+60 °С. Необходимо исключить конденсацию, образование льда, попадание влаги внутрь корпуса.
С помощью специального адаптера AGG16.C (не входит в базовый комплект поставки) датчик может монтироваться непосредственно на горелку, просмотровую трубу или смотровое отверстие камеры сгорания.
Основные рабочие параметры:
- нормальная спектральная чувствительность, боковой, фронтальный замер;
- регистрация излучения пламени газовой, жидкотопливной горелки;
- длина измерительной трубки – 125 мм;
- совместимость с блоком автоматики LGK16/ LGI16;
- постоянный рабочий цикл;
- работа в течение 10 тыс. часов при окружающих температурах до +50 °C;
- напряжение сети питания: 100-110 В, -15%, +10%, частота 50/60 Гц.
Ультрафиолетовые датчики пламени этой серии поставляются в комплектации с зажимами. Купить датчик пламени Siemens QRA53 можно с опциональными принадлежностями, в т.ч.: адаптером AGG16.C для крепления на горелку, соединительным кабелем с вилкой, прибором для измерения тока.
