Описание

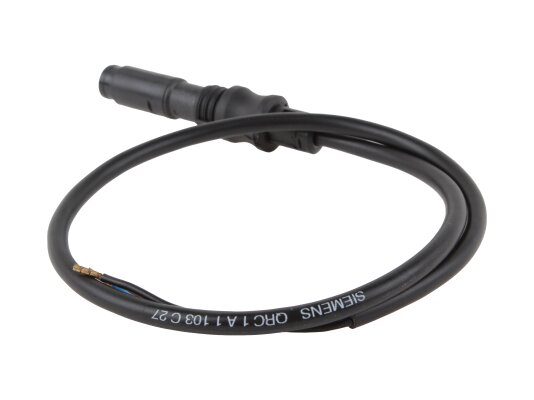

УФ-датчик пламени Siemens QRC1A1.103C27 оснащен диодом нормальной чувствительности и предусилителем сигнала. Контролирует горение пламени голубого и желтого цвета при эксплуатации горелок малой мощности, сжигающих газ или жидкое топливо. Применяется совместно с топочными автоматами, функционирующими в прерывистом режиме.

Подробнее о датчике пламени

Датчик QRC1 реагирует на ультрафиолетовое излучение жидкого топлива и газа, горящего синим пламенем. Имеет фронтальную видимость. Хорошо подходит для широкой линейки топочных автоматов с повторно-кратковременным режимом работы.

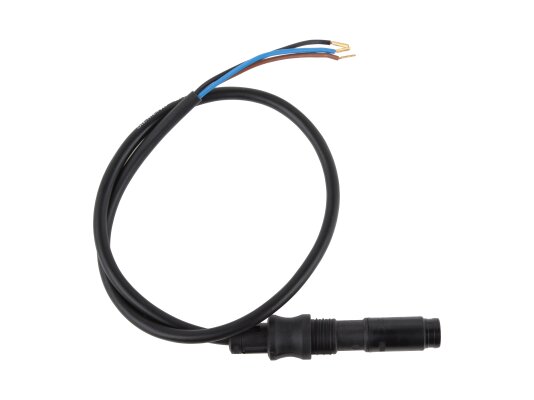

Светочувствительный элемент помещен в ударопрочный пластиковый корпус длиной 82 мм, к которому присоединен кабель длиной 500 мм. В комплект входит кабельный наконечник. Специальный диод, реагирующий на УФ-излучение, находится за окном из плексигласа, защищен от механических воздействий, попадания пыли.

При работе датчика допускается кратковременный обрыв сигнала пламени, что обеспечивает бесперебойную работу горелки при сильных пульсациях пламени.

Особенности и характеристики:

• параметры сети питания: 230 В, -15%, +10%, 50-60 Гц;
• принцип действия – реагирование на УФ-излучение;
• диод с нормальной чувствительностью;
• фронтальная видимость источника ультрафиолетового излучения;
• класс защиты от пыли и влаги – IP 40;
• нетребовательность в обслуживании;
• возможность крепления на горелку в любом положении;
• диапазон эксплуатационных температур (окружающая среда): -20.+60 °C;
• интегрированный предусилитель;
• резиновый фиксирующий уплотнитель для надежного крепления;
• применение в составе газовых, жидкотопливных и комбинированных горелок;
• малогабаритный габариты корпуса, монтаж в любую горелку.

Установка

Место установки датчика выбирается с учетом регистрации наиболее активной зоны излучения пламени светочувствительным элементом. При размещении следует исключить вероятность попадания света от искры зажигания. При монтаже и эксплуатации прибора контроля пламени не допускается превышение максимально допустимой температуры (+60 °C), вибраций и ударов датчика. Резиновый фиксатор гарантирует прочное, виброустойчивое крепление и упрощает выбор оптимального положения датчика относительно пламени.

Обратите внимание!

Ультрафиолетовые датчики пламени для горелок способны регистрировать отдельные части спектра ультрафиолетового излучения, которое исходит от других световых источников (приборов освещения рабочего помещения, искры поджига, солнечного света и пр.), что требует принятия стандартных мер безопасности при монтаже и эксплуатации прибора.
