Описание

Датчик пламени Siemens QRC1A2.104C27 реагирует на ультрафиолетовое излучение синего и желтого пламени при горении газа и жидкого топлива. Подходит для применения в топочных установках с повторно-кратковременным режимом работы. Чувствительность средняя.

Основные параметры и особенности:

• работа с автоматами горения LMO/LME/ LMV и пр. с непостоянным циклом;

• средний уровень спектральной чувствительности;

• устройство с фронтальной видимостью;

• использование в горелках малой мощности, сжигающих газ или жидкое топливо;

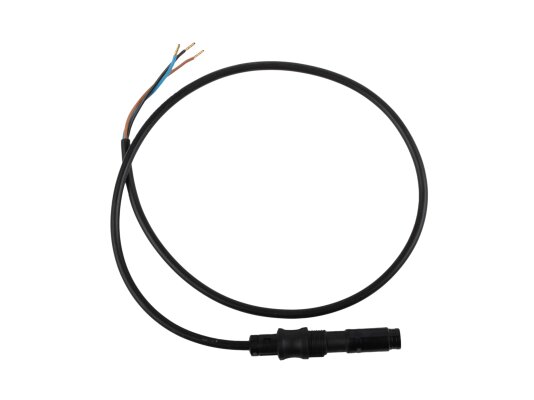

• длина кабеля питания – 700 мм, с наконечником;

• установка с помощью фиксирующей заглушки;

• защита корпуса от пыли, влаги по стандарту IP 40;

• напряжение питания 230 В, -15%, +10%, частота 50/60 Гц, ±6 %;

• температурный диапазон: -20.+60 °С (до +75 °С кратковременно, не более 1 мин.).

Подробнее о датчике QRC1

Датчик оснащен пластиковым корпусом, фиксируется на горелку с помощью заглушки. Спереди находится защитное стекло, предохраняющее устройство от засорения и обеспечивающее герметичность. К корпусу присоединен стационарный 3-жильный кабель с термоизоляцией из ПВХ.

В датчике размещен чувствительный к ультрафиолету диод с линзой из плексигласа, а также предусилитель сигнала. Диод имеет среднюю светочувствительность, оптимально охватывает диапазон УФ-излучения пламени. Линза фокусируется на наиболее активной части света. Детектор допускает кратковременные срывы сигнала, что способствует устойчивую работу горелки при сильных пульсациях пламени.

Обратите внимание

Датчик учитывает посторонние источники света (излучение от раскаленного огнеупорного кирпича, дневное, искусственное освещение и пр.). При монтаже детектора следует исключить попадание в область замеров искры розжига, т. к. это повлечет аварийную остановку системы из-за световых помех.

Достоинства:

• оптимальная чувствительность фотоэлемента;

• простой монтаж на специальную заглушку;

• защита от проникновения пыли;

• универсальное применение;

• комплектация предусилителем;

• кабель питания с ПВХ-оболочкой;

• широкий диапазон рабочих температур.

. Для систем, в которых невозможно осуществлять прямые замеры излучения пламени, предусмотрены модели датчиков с зеркальными насадками для бокового освещения.
