Описание

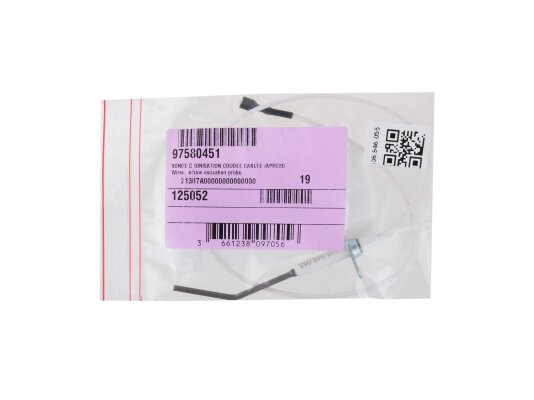

Электрод ионизации De Dietrich, 97580451 оснащен кабелем для подключения к менеджеру горения, передачи сигнала о результатах контроля пламени. Измеряет уровень тока ионизации, который образуется при сжигании газа. При падении за допустимую границу система безопасности немедленно блокирует поток газа.

Устройство

В состав датчика входит:

• электрод ионизации;
• кабель ионизации с разъемом для подключения;
• неподвижный фиксатор для антивибрационного крепления к горелке.

Электрод состоит из металлического стержня, защитной фиксированной изоляции. Керамический корпус выделяется стойкостью к высоким температурам, электрическим и механическим воздействиям. Предотвращает утечки тока. Металлический сплав, использованный для изготовления токопровода, обладает жаростойкими характеристиками, устойчив к электрохимической коррозии.

Место установки

Электрод ионизации применяется для сборки и обслуживания промышленных газовых котлов De Dietrich DTG (1200V ECONOX, Diematic,111 NEZ, 120 NEZ DIEMATIC). Подходит для моделей, произведенных после 06/97.

Работа электрода

Электрод ионизации измеряет уровень ионизации при сгорании топлива и передает на автоматику горелки результаты контроля. Топочный автомат управляет потоком газа и немедленно блокирует подачу при получении сигнала об угасании пламени.
