Описание

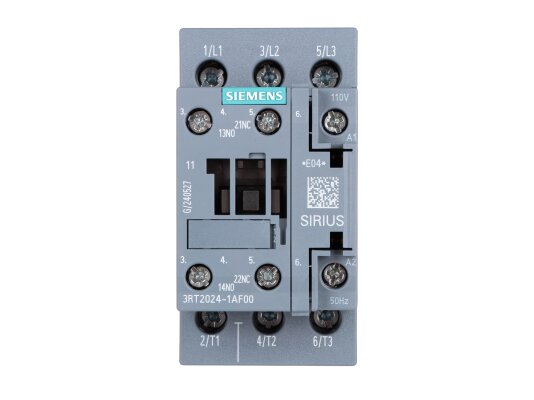

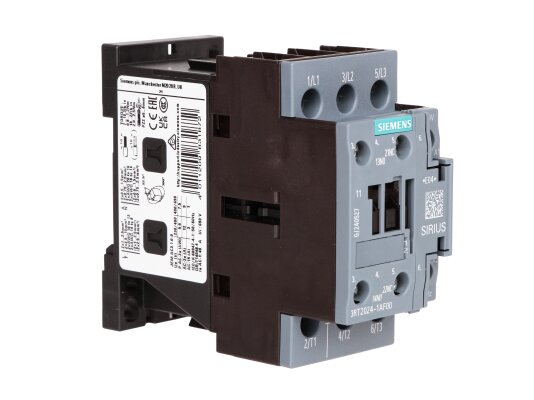

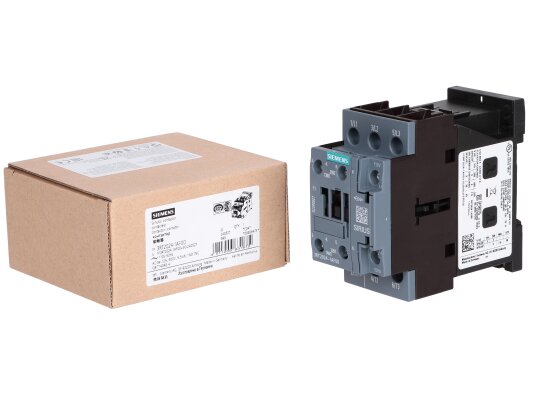

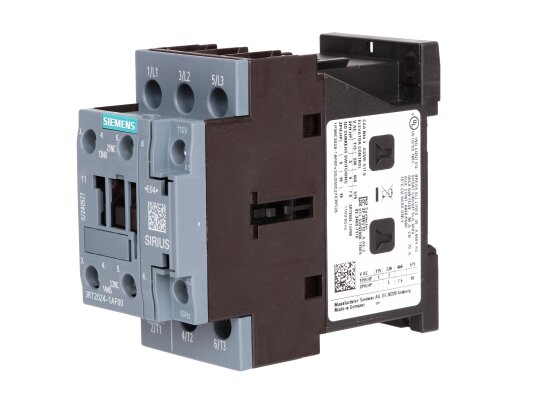

Контактор Siemens, арт: 3RT2024-1AF00 – трехполюсное устройство типоразмера S0 для применения в промышленных системах. Контактор оснащен одним нормально-разомкнутым (НО) и одним нормально-замкнутым (НЗ) вспомогательным контактом, а его катушка управления рассчитана на напряжение 110 В переменного тока с частотой 50 Гц. Для подключения силовых цепей используются винтовые зажимы.
Ключевые характеристики и технические параметры
- Напряжение изоляции: номинальное значение для силовой цепи при степени загрязнения 3 составляет 690 В, аналогично для цепи вспомогательных контактов.
- Ресурс: механический ресурс контактора составляет до 10 000 000 коммутационных циклов. При использовании электронных блоков вспомогательных контактов срок службы снижается до 5 000 000 циклов.
- Условия эксплуатации: рабочая температура окружающей среды варьируется от -25 °C до +60 °C. Относительная влажность воздуха должна находиться в пределах 10-95% при +55 °C, согласно стандарту МЭК 60068-2-30.
- Конструкция силовой цепи: содержит 3 коммутационных полюса, каждый с тремя нормально-разомкнутыми контактами. Количество нормально-замкнутых вспомогательных контактов с мгновенным срабатыванием – 1.

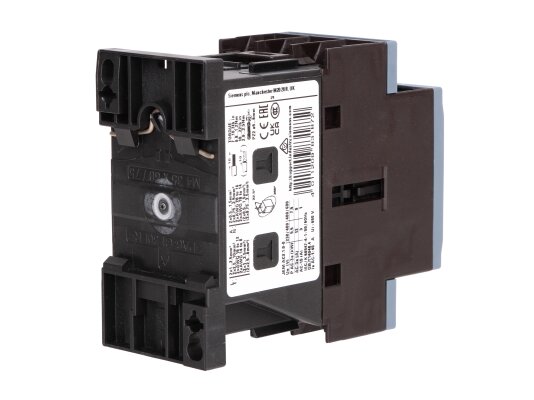

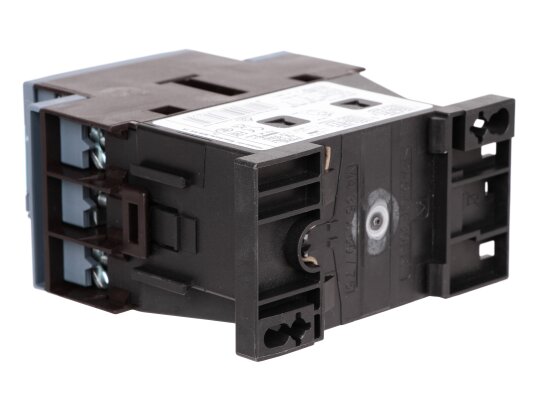

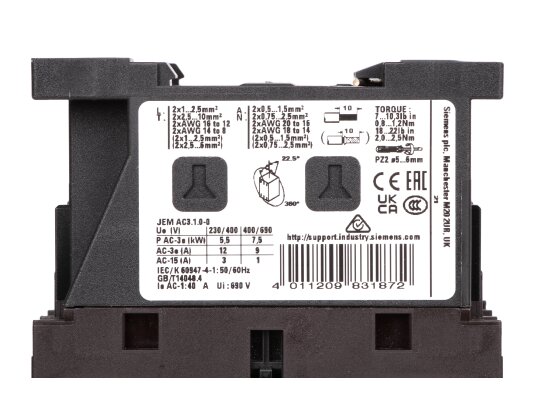

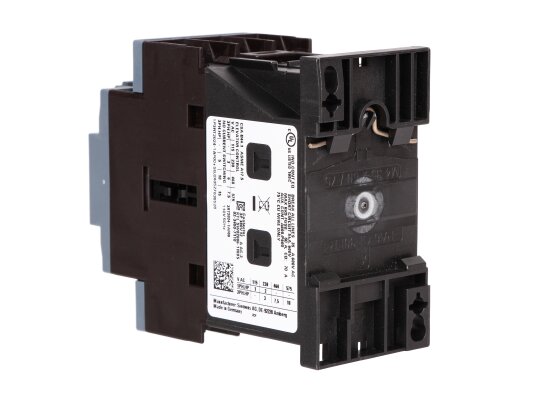

- Монтаж: Допускается вращение в вертикальной плоскости на ±180°, а также наклон вперед/назад на ±22,5°. Крепление осуществляется как винтовым способом, так и с помощью защелки на стандартную DIN-рейку 35 мм (EN 60715).

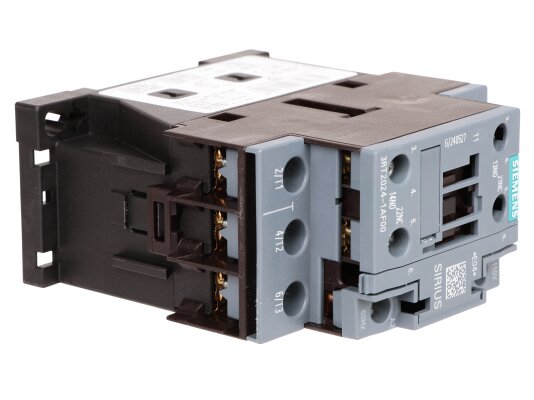

- Клеммы: винтовые зажимы используются для всех подключений: силовой цепи, вспомогательных цепей, оперативного тока и катушки управления.
- Электробезопасность: с лицевой стороны обеспечивается степень защиты IP20 (МЭК 60529), что исключает случайное прикосновение к токоведущим частям.
- Функциональность: контактор оснащен принудительнокоммутируемым размыкающим контактом (МЭК 60947-4-1) и пригоден для использования в функциях безопасности, включая аварийное отключение.
Со склада и под заказ можно купить контактор Siemens и другие компоненты промышленной автоматики.
