Описание

Потенциометр Siemens ASZ12.703 используется для отслеживания степени открытия дроссельной заслонки при эксплуатации промышленных горелок. Работает в сочетании с сервоприводами Siemens типа SQM и SQN. Допустимый диапазон угла перемещения вала: 0-90°, настройка сопротивления: 0-1000 Ом. Устройство характеризуется высокой надежностью, точностью и простотой регулировки.

Особенности

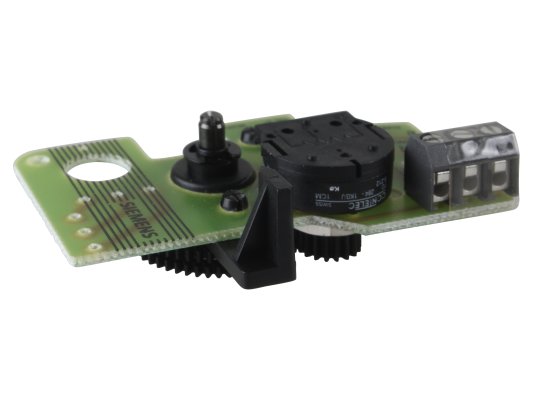

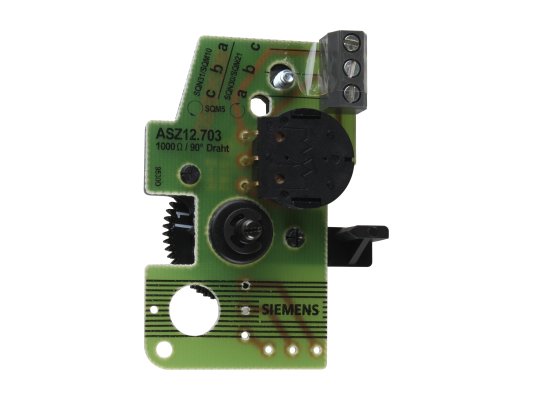

• Одинарный потенциометр относится к проводному типу и оснащен пыленепроницаемым корпусом, смонтированным на печатной плате. Электрическое подключение осуществляется с помощью 3-полюсных винтовых клеммных колодок.
• Для плавной настройки рабочих параметров предусмотрена поворотная ручка. С ее помощью можно точно отрегулировать параметры прибора в пределах 0-1000 Ом.
• Конструкция потенциометра рассчитана на внешние температуры -20.+70°. Нельзя допускать попадание на корпус воды, обледенение и конденсацию.
• Потенциометр может использоваться для комплектации сервоприводов SQM1, SQM2, SQM5, SQN3 (для моделей с высокой крышкой), SQN4, SQN9 (с доп. фиксацией устройства).

Линейка потенциометров Siemens ASZ

В серию Siemens ASZ вошли одиночные и двойные потенциометры в проводном и пластиковом исполнении. С их помощью отслеживается положение заслонки, а также обеспечивается обратная связь по положению. Проводные потенциометры подходят для различных применений. Для сервоприводов, работающих в сочетании с электронными системами регулирования соотношения топливо/воздух или приводами с электронными модулями обязательно использование проводящих пластиковых потенциометров, которые отличаются большей надежностью и лучшим разрешением.

Потенциометры могут устанавливаться и обслуживаться только квалифицированным персоналом, чтобы исключить риски травматизма, материального ущерба, нанесения вреда окружающей среде.
