Описание

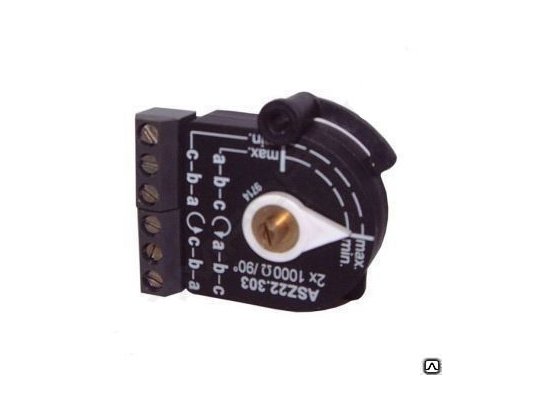

Потенциометр Siemens ASZ22.33 служит для оснащения сервоприводов типа SQN7. Применяется в промышленном топочном оборудовании для индикации положения вала и получения обратной связи. В состав устройства входят для потенциометра, каждый из которых настраивается отдельно. Диапазон:0-1000 Ом. Потенциометр даёт возможность отслеживать угол открытия заслонки в пределах 0-135°.

Особенности

Двойной потенциометр (проводящий пластик) собран на печатной плате, защищен пластиковым корпусом, не пропускающим пыль Настройка каждого устройства осуществляется вручную с помощью регулятора. Малогабаритный конструкция и незначительный вес упрощают монтаж потенциометра на привод. Подключение осуществляется с помощью винтовых клеммных колодок.

Потенциометр бесперебойно работает при температурах от -20 до +70° при условии отсутствия конденсации, обледенения и попадания влаги на корпус. Может использоваться для приводов SQN7. Эксплуатационный ресурс составляет 2 млн. циклов переключений.

Достоинства:

• два отдельных потенциометра в одном корпусе;
• широкий диапазон регулировки параметров;
• плавная ручная настройка;
• малогабаритный размеры, простой монтаж;
• надёжное клеммное подключение;
• долговечная служба.

Серия потенциометров Siemens ASZ

Устройства применяются для индикации положения дроссельной заслонки, получения сигнала обратной связи по положению. Линейка включает потенциометры для оснащения сервоприводов SQM и SQN.

Обратите внимание! Проводные модели потенциометров рассчитаны на общее применение. В случае использования сервоприводов с электронной системой регулирования соотношения топливо/ воздух, или приводов SQM5 с электронным модулем AGA56, рекомендуется выбирать пластиковые проводящие потенциометры. Они имеют лучшее разрешение и больший ресурс.
