Описание

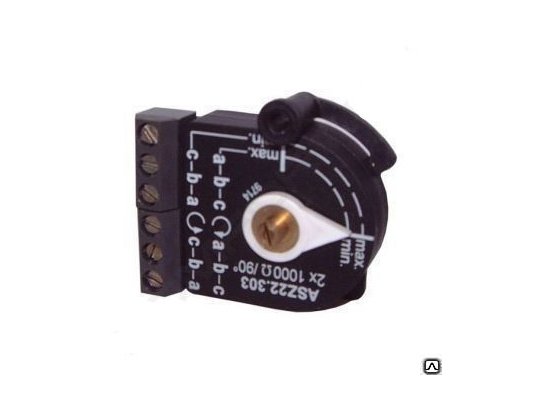

Потенциометр Siemens ASZ22.35 – устройство для индикации положения вала привода SQM и получения обратной связи. Состоит из двух потенциометров в одной конструкции. Регулировка параметров раздельная, диапазон 0-135 Ом.
Особенности:
- двойной потенциометр для работы с сервоприводами SQM40;
- отслеживание угла открытия заслонки в пределах 0-135°;
- надёжная электрическая связь между контактными полюсами и механизмом вращения (проводящий пластик);
- корпус из пластмассы, защищающий печатную плату и электрокомпоненты от внешних воздействий;
- простая и точная настройка сопротивления в диапазоне 0-1000 Ом с помощью ручного поворотного регулятора;
- электрическое присоединение через 3-полюсные винтовые клеммные колодки;
- ресурс эксплуатации – 2 млн. циклов переключений.
Условия эксплуатации
Потенциометр Siemens ASZ стабильно работает при температурах окружающей среды: -20.+70°. Устройство следует защитить от попадания влаги, обледенения. Не допускается образование конденсата. Монтажные и другие работы разрешено выполнять только квалифицированному персоналу, чтобы исключить риски аварий, причинения вреда здоровью людей, окружающей среде и имуществу.
Линейка Siemens ASZ
В эту серию входят одиночные и двойные потенциометры в проводном и пластиковом проводящем исполнении для исполнительных механизмов SQM и SQN. Проволочный тип устройств хорошо подходит для общего применения. Для комплектации сервоприводов, используемых в системах электронного регулирования топливовоздушной смеси рекомендуется купить потенциометры с проводным пластиком. Они служат гораздо дольше и разрешение лучше.
