Описание

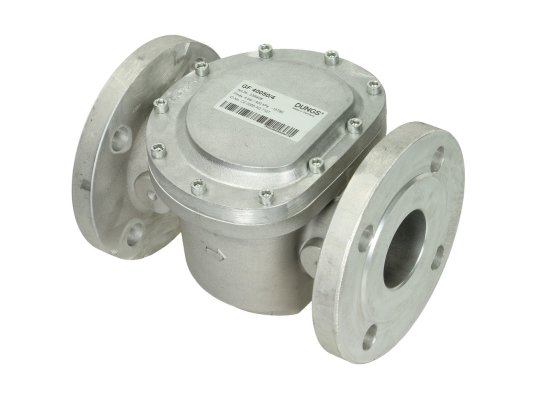

Фильтр газа и воздуха Dungs GF 40050/4, артикул: 256408 встраивается в линии подачи сжатого воздуха и газопроводы для защиты оборудования от повреждений грубыми частицами, содержащимися в проходящем потоке. Характеризуется высокой эффективностью очистки, повышенной пылеёмкостью, широким диапазоном рабочих температур, стойкостью к высокому давлению.

Основные параметры и особенности:

• применение в воздушных/газопотребляющих системах со скоростью потока до 20 м/с;
• давление в трубопроводе: максимум 4000 мбар;
• очистка газа/ воздуха от пыли, мусора, ржавчины и других твердых частиц;
• способность фильтрации: 50 микрон;
• любая монтажная ориентация, оптимально – с вертикальной крышкой;
• интеграция в систему на фланцевые соединения DN 50;
• допустимые температуры окружающего воздуха: -15.+80°С;
• резьбовые заглушки G1/4 слева от корпуса для устройств измерения давления.

Подробнее о фильтре Dungs GF

Основные элементы конструкции: корпус, крышка, кольцевое уплотнение, фильтрующий элемент. Корпус с крышкой отлит из алюминиевого сплава, уплотнения произведён из газонепроницаемого NBR-каучука, фильтроэлемент – из нетканого полипропиленового материала в стальной раме. Фильтрующее полотно с произвольной укладкой имеет большую площадь очистки, обладает отличными пылеулавливающими свойствами. При значительном засорении материала фильтр теряет свои защитные свойства. Для своевременной замены вставки требуется контролировать перепад давления на фильтре. Периодичность замены: 1 раз в год или чаще при перепаде давления на фильтре 50 мбар.

В отверстиях для подключения измерительных устройств/ подсоединения запальной линии, размещенных на крышке, предусмотрены резьбовые заглушки G 1/4 в соответствии с нормами DIN ISO 228. На их место можно установить резьбовые фитинги для подключения реле перепада давления.

Установка фильтра

Для крепления фильтра к трубопроводу предусмотрены фланцевые соединения. Сборка осуществляется с учетом стрелки на корпусе, указывающей направление течения газа/ воздуха. При вертикальном расположении крышки облегчается замена фильтроэлемента.

Достоинства:

• фильтрующая способность 50 мкм;
• высокая пропускная способность;
• надёжная конструкция в литом алюминиевом корпусе;
• стойкость к высокому давлению рабочей среды;
• широкая область применения.

Рабочая среда и применение

Фильтры для горелок и воздушных линий Dungs GF используются для очистки воздуха, газа 1-3 семейства и других нейтральных газов. Рассчитаны на высокие скорости потока и промышленную интенсивную эксплуатацию. Место применения: газовое оборудование, воздушные магистрали.
