Описание

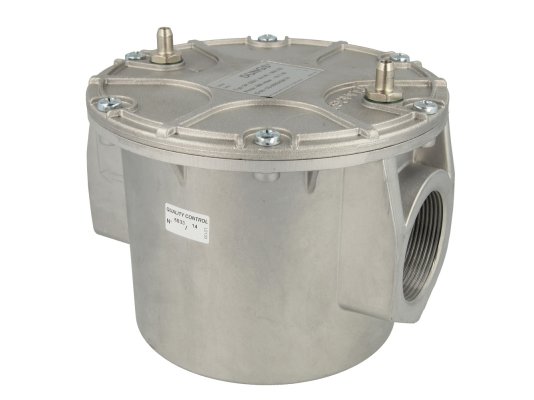

Фильтр газа и воздуха Dungs GF 4020/1, арт: 228077 обладает высокой пылеулавливающей способностью. Легко интегрируется в газопровод с помощью резьбовых соединений. Защищает размещенные за ним устройства от повреждений грубыми частицами и оседания пыли. Испытан и сертифицирован по европейским стандартам. Хорошо подходит для промышленных систем с давлением газа/ воздуха до 4 бар.
Основные параметры и особенности:
- рабочая среда: воздух, газ 1-3 семейства и другие неагрессивные газы;
- способность фильтрации: 50 µm;
- максимальное давление в системе: 4000 мбар;
- резьбовое соединение согласно ISO 7/1: Rp 2;
- применение в системах со скоростью потока газа/ воздуха до 20 м/с;
- заглушки на отверстиях для подключения приборов контроля давления;
- установка в различных положениях, оптимальное – с вертикальной крышкой;
- диапазон рабочих температур: -15.+80°С;
- литой корпус из алюминиевого сплава;
- фильтрующий элемент из нетканого полипропиленового материала;
- износостойкие газонепроницаемые уплотнения из бутадиен-нитрильного каучука;
- держатель – из термопластика POM.
Подробнее о фильтре Dungs GF
Нетканое полотно произвольно уложено внутри рамы. Отличается широкой площадью очистки. Сдерживает частицы пыли, металлической окалины, песка, ржавчины, смолянистых веществ и других примесей. Фильтрующий элемент необходимо своевременно заменять, т. к. при значительном засорении фильтр теряет свои защитные свойства. Для этого требуется контролировать перепад давления на фильтре.
Производитель рекомендует менять фильтрующий элемент ежегодно или чаще, при необходимости (при значительном падении давления после фильтра).
На крышке фильтра перед и после фильтроэлемента в отверстия для замеров давления/ подсоединения запальной линии вставлены резьбовые заглушки G 1/4 по нормам DIN ISO 228. Их можно заменить резьбовыми соединения для монтажа реле перепада давления газа, позволяющего контролировать разницу давлений.
Монтаж фильтра
Установка фильтра в трубопровод осуществляется с учетом направления стрелки, нанесенной на корпус (совмещается с ходом потока). При монтаже следует предусмотреть свободное пространство для удобства доступа к фильтру для регулярного осмотра и техобслуживания.
Применение
Фильтр Dungs GF 4020/1 встраивается в промышленные системы сжигания газа и магистрали подачи сжатого воздуха с давлением до 4 бар.
Достоинства:
- высокая пылеулавливающая способность;
- применение в системах высокой производительности;
- надёжная конструкция для промышленных условий эксплуатации;
- широкий диапазон эксплуатационных температур;
- герметичное и быстрое присоединение на резьбу.
