Описание

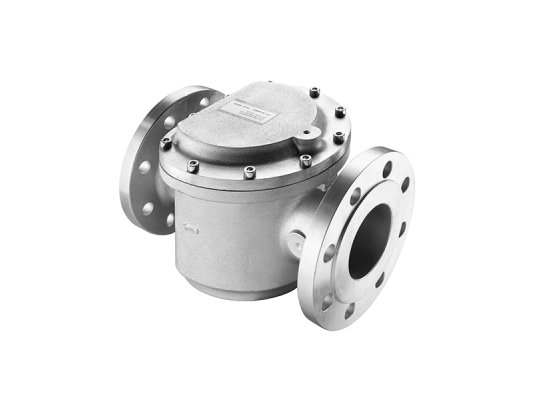

Фильтр газа и воздуха Dungs GF 40200, артикул: 218164 служит производительный защитой оборудования от воздействия грубых частиц и примесей. Эксплуатируется в промышленных газопроводах и воздушных магистралях с максимальной скоростью потока 20 м/с. Характеризуется широкой площадью очистки, высокой пылеулавливающей способностью, стойкостью к высокому давлению среды.
Основные параметры и особенности:
- рабочая среда: воздух, газ 1-3 семейства и другие нейтральные газы;
- очистка потока от пыли, частиц ржавчины, мусора и других загрязнений;
- способность фильтрации: 50 микрон;
- максимальное давление газа/ воздуха: 4000 мбар;
- пропускная способность: до 20 м/с;
- монтаж в любом положении, преимущественно с вертикальной крышкой;
- интеграция в систему на фланцевые соединения DN 200;
- температуры эксплуатации: -15.+80°С;
- заглушки с резьбой G1/4 в отверстиях крышки для подключения измерительных устройств.
Подробнее о фильтре Dungs GF
Конструкция состоит из алюминиевого корпуса с крышкой, кольцевого уплотнения из NBR-каучука, фильтрующего элемента из нетканого полипропиленового материала, уложенного беспорядочно в стальной раме. На крышке предусмотрены отверстия для подключения приборов измерения давления/ запальной линии, с резьбовыми заглушками G 1/4. Их можно использовать для подключения реле перепада давления.
Фильтр присоединяется к трубопроводу с помощью фланцев. Для правильной сборки на корпус нанесена стрелка, которая должна совмещаться с направлением потока. При установке фильтра необходимо предусмотреть пространство для удобства доступа и ТО.
Обслуживание
В процессе эксплуатации следует контролировать загрязненность фильтрующего элемента, измеряя перепад давления. При значительном засорении фильтр теряет свои защитные свойства. Рекомендуемая периодичность замены фильтроэлемента: 1 раз в год или чаще при падении давления на фильтре от 50 мбар.
Достоинства:
- повышенная пылеёмкость;
- производительный очистка газа/ воздуха;
- стойкость к высокому давлению рабочей среды;
- высокая пропускная способность;
- износостойкая конструкция для интенсивных нагрузок.
Применение
Фильтры для горелок и воздушных установок Dungs GF используются в промышленных системах высокой производительности. Место эксплуатации: газовые установки, воздушные магистрали.
