Описание

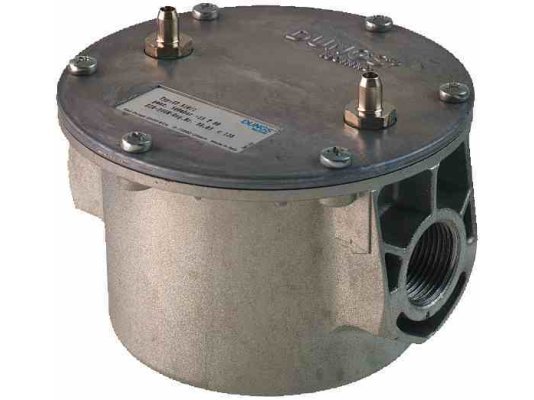

Фильтр газа и воздуха Dungs GF 505/1, артикул: 066191 используется для использования во внутренних газопроводах и магистралях сжатого воздуха с максимальной скоростью потока 20 м/с. Защищает оборудование от содержащихся в проходящем через них газе или воздухе твердых частиц и примесей. Характеризуется высокой пылеулавливающей способностью, простотой монтажа и долговечной службой. Легко интегрируется в систему за счет резьбовых соединений.

Основные параметры и особенности:

• максимальное рабочее давление: 500 мбар;
• удаление твердых частиц и примесей, эффективность фильтрации 50 микрон;
• входное-выходное соединение Rp 1/2 для легкой интеграции в систему;
• монтаж в любом положении, рекомендуемое – вертикальное размещение крышки;
• допустимые эксплуатационные температуры: -15°С.+80°С;
• измерительные точки для контроля перепада давления на фильтре и своевременной очистки.

Подробнее о фильтре Dungs GF

Корпус фильтра отлит из сплава алюминия, уплотнения произведён из углеводородостойкого NBR-каучука. Улавливание грязи осуществляется с помощью нетканого полипропиленового материала с высокой степенью очистки от мелкодисперсной пыли. Держатель сделан из термопласта POM. На крышке корпуса перед и после фильтроэлемента предусмотрено подключение для измерения/ розжига газа: резьбовое соединение G 1/4 согласно DIN ISO 228.

Мелкие частицы пыли, ржавчины, металлической окалины, посторонние примеси удерживаются при помощи беспорядочно уложенного нетканого материала. При превышении запыленности или при чрезмерном перепаде давления фильтр теряет свою защитную функцию. Для своевременной замены необходимо контролировать потерю давления.

Для правильной установки фильтра на корпус нанесена стрелка, указывающая направление потока. Вертикальное положение крышки упрощает очистку фильтра. Рекомендуется заменять фильтрующий элемент не реже одного раза в год, а также при значительном снижении давления после фильтра.

Применение

Фильтр Dungs GF применяется в воздушных установках, системах сжигания газа 1-3 семейства и других нейтральных газообразных сред.

Достоинства:

• высокая фильтрующая способность;
• повышенная пылеёмкость;
• измерительные патрубки;
• надёжная конструкция в алюминиевом корпусе;
• простой монтаж в систему с помощью резьбовых соединений.

В разделе «Фильтры для горелок» размещены фильтры и фильтрующие элементы с различными параметрами соединений, степени очистки, исполнения.
