Описание

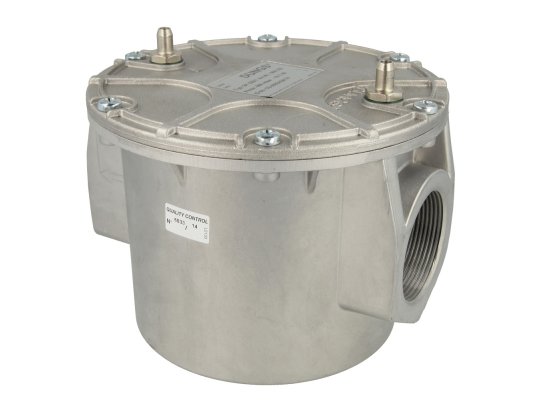

Фильтр газа и воздуха Dungs GF 520/1 артикул: 066233 используется во внутренних газопроводах и линиях подачи сжатого воздуха с максимальной скоростью потока 20 м/с. Обеспечивает защиту оборудования от содержащихся в проходящем через них газе или воздухе грубых частиц и посторонних примесей. Выделяется высокой фильтрующей способностью, надёжной конструкцией, увеличенной площадью очистки, простотой монтажа, легкой интеграцией в систему.

Основные характеристики и особенности:

• удаление грубых частиц и примесей, эффективность фильтрации 50 микрон;
• максимально допустимое давление потока: 500 мбар;
• входное-выходное соединение Rp 2 (внутренняя резьба);
• выходы для измерительного оборудования;
• монтаж в любой ориентации, рекомендуется – вертикальное размещение крышки;
• допустимые рабочие температуры (внешняя среда): -15.+80 °С.

Подробнее о фильтре Dungs GF

Корпус фильтра произведен из литого алюминия, уплотнения произведён из NBR-каучука с отличными газонепроницаемыми свойствами. Очистка потока от грязи осуществляется с помощью нетканого полипропиленового материала. Держатель сделан из термопласта POM. На крышке предусмотрены точки для подключения измерительных устройств с резьбовым соединением G 1/4 согласно DIN ISO 228.

Мелкие частицы ржавчины, металлической окалины, пыли, смолы и другие посторонние примеси удерживаются с помощью беспорядочно уложенного нетканого материала. При засорении картриджа, которое приводит к значительной потере давления на фильтре, теряются его защитные функции. Для своевременного обслуживания и замены фильтрующего элемента необходимо регулярно контролировать перепад давления.

Монтаж и ТО

Для правильного позиционирования в системе на корпус фильтра нанесена стрелка, указывающая ход потока. Рекомендуется размещать крышку вертикально для удобства доступа и обслуживания. Периодичность замены фильтра – один раз в год или чаще при значительном снижении давления после фильтра.

Применение

Фильтр Dungs GF рассчитан на использование в промышленных и технологических установках, потребляющих воздух, газ 1-3 семейства и другие нейтральные газообразные среды.

Достоинства:

• высокая фильтрующая способность;
• литой коррозиестойкий корпус;
• повышенная пылеёмкость;
• выходы для подключения устройств измерения;
• простой монтаж в систему с помощью резьбовых соединений.
