Описание

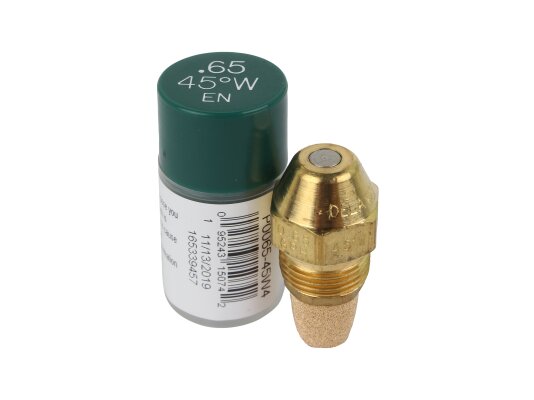

Форсунка Delavan 0.65/45° W, арт: P0065-45W4 разработана для жидкотопливных горелок и котлов с небольшим расходом топлива. Создает мелкодисперсное распыление мазута, дизтоплива, нефти для получения однородной смеси с воздухом и эффективного сгорания. Гранулированный фильтр гарантирует защиту каналов и отверстий распылителя от засорения. Для удобства монтажа предусмотрено резьбовое соединение.

Конструкция форсунок Delavan

Форсунка Delavan собрана в латунном корпусе. Дозирующие детали изготовлен из коррозионностойкой стали. Латунь быстро отводит тепло от поверхности сопла, а нержавеющая сталь незаменима там, где предъявляются повышенные требования в части износа.

В состав конструкции входит корпус, завихритель с тангенциальными пазами, диск с отверстиями, прижимной винт, фильтр. Нагнетаемый под давлением поток топлива проходит через фильтр с гранулированным наполнителем, предохраняя узел распыления от засорения. Для сохранения рабочих характеристик необходимо вовремя заменять фильтр.

Особенности серии W:

• применение в системах, сжигающих мазут, дизельное, котельное топливо, нефть;
• конус струи распыления с максимальным распределением капель ближе к стенкам;
• корпус с конусообразной головкой из латуни;
• встроенный фильтр для защиты каналов от засорения;
• резьбовой способ монтажа, специальный выступ на корпусе для захвата ключом;
• накатная резьба для исключения заусенцев и металлической стружки;
• оптимальный размер каналов и отверстий;
• высокая точность обработки поверхностей, микродопуски;
• аэродинамическая конфигурация распылителя;
• отклонение расхода в пределах ± 4%.

Параметры распыления

Форсунка Delavan серии W измельчает поступающий под давлением поток, создавая распыления в виде аэрозоля. Мелкие капли топлива легко смешиваются с воздухом, образуя однородную горючую смесь, которая легко воспламеняется, обеспечивает ровное, устойчивое горение и высокий КПД котла.

Форма струи распыления находится в промежутке от полоконусного до полноконусного (полусплошное распыление) в зависимости от вязкости топлива, давления нагнетания. На низких скоростях потока рисунок более полый, на высоких скоростях распыление более плотное. Угол конуса распыления при давлении 10 бар – 45°. При подаче вязкого топлива струя имеет тенденцию к сужению, что дает более длинное и узкое пламя. Исправляется повышением давления насоса.
