Описание

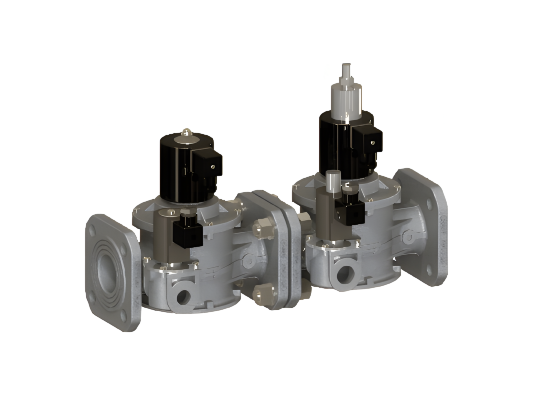

Блок электромагнитных клапанов Madas EVM01 11 108 за счет комбинированной конструкции выполняет функции запорно-регулирующего устройства и органа безопасности. Хорошо подходит для установок с давлением газа до 1 бар. Преимуществами являются высокая надежность конструкции, многофункциональное назначение, отсутствие сварных швов, стабильная работа в широком диапазоне температур.

Состав блока

В состав многофункционального устройства Madas EVM01 входят 4 клапана: основной запорный, рабочий, клапаны свечи безопасности и запальной горелки. В качестве опции доступны дополнительные устройств, которые можно установить по запросу: реле давления, газовый фильтр, индикатор положения клапана.

Особенности и параметры:

• максимально допустимое давление в газовой магистрали: 1 бар;
• работа от сети 230 В, -15%, +10%, 50/ 60 Гц;
• электромагнитные клапаны класса А герметичности;
• функции: запорно-регулирующая, безопасности;
• быстродействие, время закрытия 1 сек.;
• фиксация с помощью фланцев, соединительный размер DN 125;
• класс изоляции: F (максимальный нагрев до +155 °C);
• работа при температурах окружающей среды: -40.+60 °C;
• эксплуатационный ресурс: 50 тысяч циклов.

Применение

Блок клапанов Madas EVM01 встраивается в системы дистанционного управления подачей газа промышленных котлов, теплогенераторов, водогрейных установок. Хорошо подходит для оснащения систем автоматического контроля герметичности газовой установки. Рабочей средой является метан, сжиженный газ, азот, воздух (сухой газ).

Конструкция

Для безопасной работы с газами при изготовлении комбинированного устройства использованы коррозиестойкие, газонепроницаемые материалы. Литой корпус произведен из алюминиевого сплава. Материалы деталей: нержавеющая сталь (оцинкованная и марки 430 F), алюминий, латунь, нейлон 30%, NBR-каучук. Пыль и влага не проникают внутрь устройства за счет герметичной конструкции, соответствующей классу электрозащиты IP 65.

Блок клапанов нельзя устанавливать в местах, где окружающая среда агрессивно воздействует на материал корпуса и деталей, способна разрушить алюминий, сталь, каучук.

Преимущества:

• комбинированное многофункциональное устройство;
• безопасное управление потоком газа;
• быстрое, герметичное перекрытие газопровода;
• конструкция для всепогодного применения;
• высокий уровень пыле-, влагозащиты.

Монтажное положение

Блок э/м клапанов Madas EVM01 размещается на горизонтальных и вертикальных трубопроводах э/м катушкой вверх. Для правильной сборки на корпус нанесена стрелка, которую необходимо совмещать с ходом потока.
