Описание

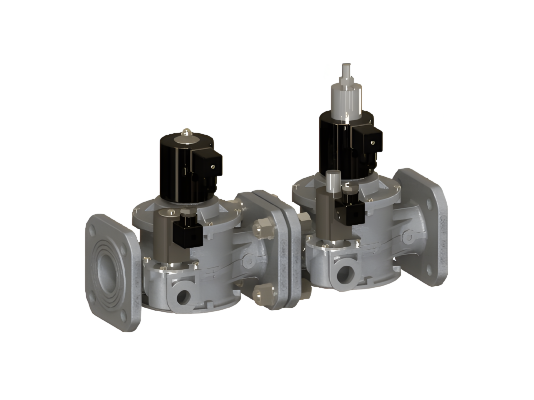

Блок электромагнитных клапанов Madas EVM04 09 108 применяется в промышленном газовом оборудовании для безопасного автоматизированного розжига через запальную горелку, управления подачей газа и надежного запирания потока. Объединяет несколько электромагнитных клапанов, позволяя экономить ресурсы на монтаж и подключение. Подходит для оснащения газопотребляющих установок с давлением газа до 1 бар.

Состав блока

В состав многофункционального устройства входят 4 автоматических клапана: основной отсечной, рабочий с быстрым открытием, клапаны свечи безопасности и запальной горелки. Опционально доступны реле давления, газовый фильтр, индикатор положения клапана. По запросу поставляется блок электромагнитных клапанов в индивидуальной сборке (например, с медленным открытием рабочего клапана).

Особенности и основные параметры:

• рабочая среда: метан, сжиженный газ, азот, воздух (только сухой газ);
• давление в газовой магистрали: максимум 1 бар;
• питание от электросети 230 В, -15%, +10%, 50/ 60 Гц;
• электромагнитные клапаны класса А герметичности;
• быстродействие, время закрытия 1 сек.;
• монтаж с помощью фланцев, соединительный размер DN 80;
• класс нагревостойкости изоляции: F (нагрев до +155 °C);
• допустимые рабочие температуры: -40.+60 °C;
• срок гарантийного обслуживания: 2 года;
• ресурс службы: 100 тысяч циклов.

Применение

Блок электромагнитных клапанов Madas EVM04 служит для сборки систем автоматического управления подачей газа промышленных отопительных, водогрейных котлов, теплогенераторов, технологических теплопроводов. Хорошо подходит для работы в системах автоматического контроля герметичности газовой установки.

Конструкция

Конструкция Madas EVM04 произведена из износо-, коррозиестойких, газонепроницаемых материалов. Корпус отлит под давлением из алюминия. Сварные швы отсутствуют. Материалы деталей и герметизирующих уплотнений: алюминий 11 S, штампованный алюминий, сталь марки 430 F, оцинкованная нержавеющая сталь, латунь, нейлон 30%, NBR-каучук. Герметичная конструкция соответствует классу электрозащиты IP 65, что даёт возможность устанавливать блок клапанов в запыленных помещениях и местах воздействия влаги.

Преимущества:

• комбинированное многофункциональное устройство;
• безопасное управление потоком газа;
• быстрое, герметичное перекрытие газопровода;
• всепогодная эксплуатация;
• возможность индивидуального оснащения;
• высокий уровень пыле-, влагозащиты;
• сокращение времени на монтаж оборудования.

Монтаж

Блок электромагнитных клапанов Madas EVM04 устанавливается на горизонтальных и вертикальных трубопроводах (катушкой вверх). Для корректного подсоединения на корпус нанесена стрелка, которую следует совместить с направлением потока газа. Блок не подходит для размещения в зонах с агрессивным воздействием внешней среды.
