Описание

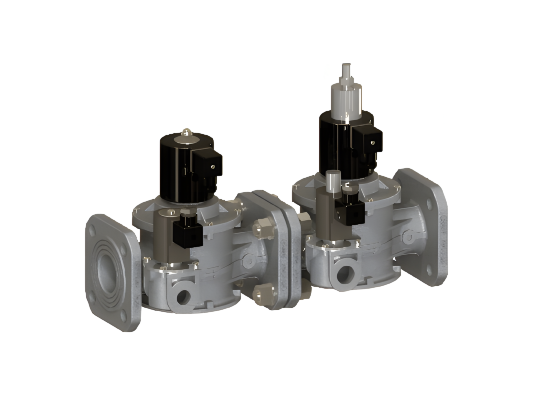

Блок электромагнитных клапанов Madas EVM05 09 108 выполняет функции запорно-регулирующего устройства и органа безопасности при эксплуатации промышленных газовых горелок. Пригоден для оснащения установок с давлением газа до 1 бар.

Состав блока

В состав блока Madas EVM05 входят 4 автоматических клапана: основной отсечной, рабочий с быстрым открытием, клапаны свечи безопасности и запальной линии горелки. Опционально устанавливаются реле давления, газовый фильтр, указатель положения клапана.

Особенности и основные характеристики:

• рабочая среда: природный, сжиженный газ, азот, воздух (сухой газ);
• максимальное давление газа на входе: 1 бар;
• питание от сети: 230 В, -15%, +10%, 50/ 60 Гц;
• электромагнитные клапаны класса А герметичности по EN 161;
• быстродействие, время закрытия 1 сек.;
• фиксация с помощью фланцев, размер DN 80;
• допустимые температуры эксплуатации: -40.+60 °C;
• заводская гарантия: 24 мес.;
• рабочий ресурс: 100 тысяч циклов.

Применение

Блок клапанов Madas EVM05 служит для автоматизации зажигания горелки, безопасного горения и отключения. Входит в состав промышленных водогрейных, отопительных котлов, теплогенераторов, технологических теплопроводов. Хорошо подходит для систем автоматического контроля герметичности газовой установки.

Конструкция

При изготовлении электромагнитных клапанов использованы газонепроницаемые, коррозиестойкие материалы. Корпус изготовлен из алюминиевого литья, без сварных швов. Материалы деталей и уплотнений: нержавеющая сталь (оцинкованная и марки 430 F), алюминий (штампованный и 11 S), латунь, нейлон 30%, NBR-каучук. По классу герметичности блок соответствует стандарту IP 65.

Блок электромагнитных клапанов не может использоваться для установки в местах, где внешняя среда действует разрушающе на материалы конструкции.

Преимущества:

• комбинированное многофункциональное устройство;
• быстрое, герметичное перекрытие газопровода;
• возможность дооснащения и сборки по индивидуальной схеме;
• всепогодная эксплуатация;
• высокий класс пыле-, влагозащиты;
• минимизация времени на монтаж оборудования.

Монтажное положение

Блок электромагнитных клапанов Madas EVM05 размещается на горизонтальных и вертикальных газопроводах (катушка сверху). Для корректного монтажа на корпус нанесена стрелка, которую следует совместить с направлением течения газа.
