Описание

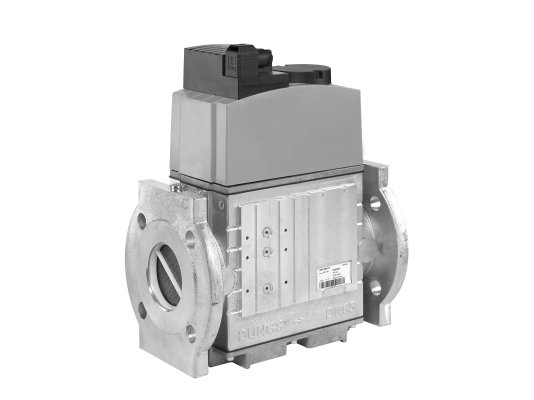

Двойной электромагнитный клапан Dungs DMV 5065/11 eco 24-28 V, уплотнение из Viton, арт: 256326 представляет собой компактную арматуру комбинированной конструкции для промышленных газовых котельных. В сочетании с другими клапанами и реле, которые подключаются к корпусу, запорное устройство позволяет решать широкий спектр задач, связанных с автоматическим управлением горелкой.

Особенности серии DMV/11 eco:

• оснащение энергоэффективной автоматической катушкой управления с низким энергопотреблением для оптимизации затрат электроэнергии;
• два одноступенчатых э/м клапана в одном малогабаритном корпусе, замкнутых в обесточенный контур, с быстрым открытием и закрытием ( 1 сек) для безопасной эксплуатации и мгновенного розжига горелки;
• автоматические запорные клапаны нормально-закрытого типа класса А, гр.2 по EN 161, первый с винтовым седлом, второй – с простым седлом;
• возможность установки концевого контакта для индикации закрытого положения.

Надежность комплектующих и конструкции

Запорная арматура произведена из износо-, коррозиестойких материалов. Соответствует стандартам ЕС. Детали и компоненты рассчитаны на многолетнюю эксплуатацию. Изготовлены их алюминия (корпус), нержавеющей стали (комплектующие). В составе клапана отсутствуют компоненты из цветных металлов. Катушка и электрические контакты защищены от пыли и влаги в соответствии со стандартом IP 54. Использование уплотнений из витона накладывает ограничение на температуру эксплуатации. Не допускается низкотемпературное воздействие, рабочий диапазон: 0.+60 °C.

На входе в газовый клапан установлен фильтр с мелкой сеткой (размер отверстий – 1 мм) из нержавеющей стали. Производитель рекомендует встроить в систему основной газовый фильтр, чтобы максимально защитить газовую автоматику от повреждений и преждевременного износа.

Применение Dungs DMV

Двойные электромагнитные клапаны Dungs DMV могут использоваться в промышленных системах, работающих на газе семейства 1-3, нейтральной газообразной среде (только для сухих газов с содержанием H2S до 0,1 %). Запорная арматура применяется на замену одинарных газовых клапанов. Хорошо подходит для устройств с давлением в магистрали не выше 500 мбар.

Монтаж клапана Dungs DMV

Двойной газовый клапан встраивается в систему вертикально или горизонтально. Для герметичной сборки используется фланцевое соединение DN65.
