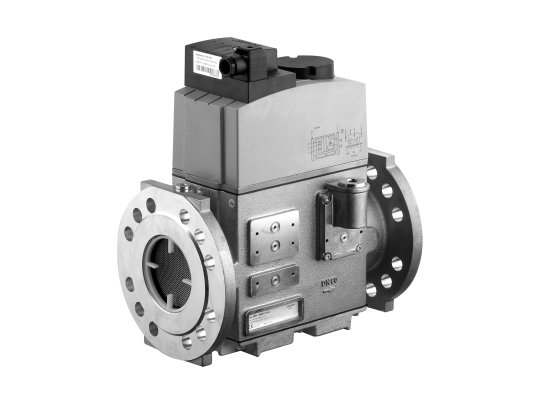

Двойной электромагнитный клапан Dungs DMV 5100/11 eco 230 V, уплотнение из Viton, арт: 256464, представляющий собой компактную газовую арматуру комбинированной конструкции, применяется в крупных промышленных котельных с давлением газа до 500 мбар. Позволяет подключать дополнительные устройства для решения различных задач по автоматизации и управлению газовыми потоками. Выигрывает на фоне аналогов за счет энергоэффективной катушки.
Особенности клапана Dungs DMV eco :
- два электромагнитных клапана класса А гр. 2 по EN 161 в одном корпусе;
- высокая пропускная способность;
- для установок с давлением газа до 0,5 бар;
- быстрое закрытие и быстрое открытие (в течение 1 сек.);
- электромагнитная катушка постоянного тока с низким энергопотреблением;
- нормально-закрытый тип запорных клапанов;
- первый клапан с винтовым седлом, второй – с простым седлом;
- возможность установки сигнального контакта закрытого положения;
- незначительные габариты и вес;
- модульная конструкция для подключения других устройств управления.
Рабочая среда и применение
Двойные электромагнитные клапаны Dungs DMV используются только для сухих газов, с содержанием H2S не более 0,1 %: газов семейства 1-3, нейтральной газообразной среды. Газовая арматура Dungs устанавливается вместо двух одинарных э/м клапанов. Может использоваться для широкого спектра горелок и котлов.
Исполнение сдвоенного э/м клапана Dungs DMV
Корпус запорного устройства отлит под давлением из алюминия. Устойчив к коррозии, составу газообразной среды, механическим и температурным воздействиям. Элементы конструкции произведены из коррозионностойкой стали. Цветные металлы не использованы. В качестве уплотнителя сёдел выбран витон, пригодный для работы с газами согласно G260/l, не рассчитанный на эксплуатацию при минусовых температурах окружающей среды.
На входе потока размещен стальной сетчатый фильтр с мелкими отверстиями. Обязательна установка основного газового фильтра.
Электромагнитная катушка и компоненты защищены от пыли, влаги с учетом стандарта IP 54. Электроподключение – штекерный разъем по EN 175301-803.
Двойной клапан Dungs DMV может устанавливаться в вертикальный и горизонтальный трубопровод. Крепится на фланцы DN 100.
Газовые электромагнитные клапаны Dungs DMV с другими размерами соединений, материалом уплотнений и параметрами питания можно подобрать .
