Описание

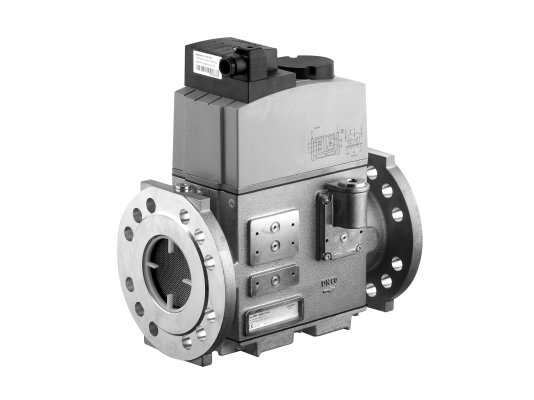

Двойной электромагнитный клапан Dungs DMV 5100/11 eco 24-28 V, уплотнение из Viton, арт: 256486 – надёжная газовая арматура для автоматизации режима подачи газа и безопасной эксплуатации крупных промышленных котельных. Отличается быстродействием, высокой энергоэффективностью, компактностью. Модульный тип конструкции даёт способность подключать другие клапаны и автоматические устройства для решения различных задач по управлению работой горелки.
Основные параметры и особенности клапана Dungs DMV eco :
- малогабаритный комбинированная конструкция с двумя э/м клапанами класса А гр. 2 по EN 161 в одном корпусе;
- высокая пропускная способность, максимальный расход 380 м 3/ч;
- для сухих газов семейства 1-3, нейтральных газов (H2S 0,1%);
- электромагнитная катушка постоянного тока с экономичным энергопотреблением;
- быстрое срабатывание, закрытие и открытие в течение 1 сек.;
- для промышленных устройств с давлением газа до 0,5 бар;
- нормально-закрытый тип клапанов;
- модульный тип конструкции для монтажа других клапанов и реле;
- первый клапан с винтовым седлом, второй – с простым седлом;
- монтаж в вертикальный и горизонтальный трубопровод;
- герметичная установка на фланцы DN 100;
- возможность отслеживания закрытого положения при подключении концевого контакта;
- защита электромагнитной катушки и электрических контактов по стандарту IP 54;
- малогабаритная конструкция, экономия рабочего пространства;
- электрическое подключение через штекерный разъем по EN 175301-803.
Исполнение сдвоенного э/м клапана Dungs DMV
Корпус двойного э/м клапана надежно защищает элементы автоматики от внешних воздействий. Отлит под давлением из сплава алюминия. Детали, контактирующие с газом, изготовлен из нержавеющей стали. Конструкция не содержит цветных металлов. Уплотнения сёдел произведён из материала Viton, совместимого с газами согласно G260/l, не рассчитанного на работу при минусовых температурах окружающей среды. Допустимый диапазон: 0.+60 °C.
Входящий поток очищается от загрязнений размером от 1 мм с помощью сетчатого фильтра. Для максимальной защиты клапана и приборов газовой автоматики необходимо установить основной фильтр газа.
К клапану могут подключаться реле максимального, минимального давления, блок контроля герметичности и другое оборудование для автоматического управления потоком газа и безопасной эксплуатации системы сжигания.
Применение
Газовые электромагнитные клапаны Dungs DMV служат для оснащения промышленных газовых горелок, котлов отопления. Востребованы при модернизации крупных котельных. Устанавливаются взамен двух отдельных э/м клапанов.
