Описание

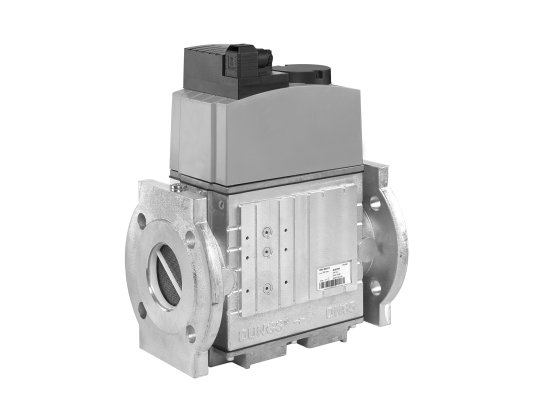

Двойной электромагнитный клапан Dungs DMV 525/11 eco 110 V, уплотнение из NBR, арт: 256204 эксплуатируется в системах управления газовыми потоками для безопасной и производительный работы газопотребляющих установок. Характеризуется быстродействием, экономичностью, высокой пропускной способностью. Служит для оснащения крупных промышленных горелок с давлением газа до 500 мбар.

Среда и основные параметры

Газовый клапан Dungs DMV 525/11 соответствует стандарту EN 161, класс А гр. 2. Служит для оснащения систем, сжигающих газ семейства I-III и другие неагрессивные газы. Быстро закрывается ( 1 сек.) и быстро открывается ( 1 сек.). Электроподключение осуществляется через штекерный разъем в соответствии с нормативом DIN EN 175301-803. Клапан подключается к источнику питания 50-60 Гц, 110 В, -15% +10% от номинальной величины. Может эксплуатироваться при температурах -15.+60 °C.

Устройство и оснащение клапана Dungs DMV 525/11 eco

В компактном корпусе запорной арматуры DMV 525/11 eco объединено 2 автоматических одноступенчатых клапана. Модульная конструкция подготовлена для непосредственного монтажа дополнительных устройств производства компании DUNGS для автоматического управления и безопасной работы с газом.

Компактный и надёжный корпус отлит из алюминиевого сплава. Предусмотрены места для замеров давления, фланец запальной линии. Улучшенная версия э/м катушки способствует экономичное потребление электроэнергии. Использование двойного седла способствует высокой пропускной способности клапана.

Детали, контактирующие с рабочей средой произведён из нержавейки, не содержат цветных металлов. Уплотнения выполнен из NBR-каучука, пригодны для газов согласно G260/l. На входе газа смонтирован сетчатый фильтр. Для защиты всего газопровода и приборов газовой автоматики производитель рекомендует установить основной газовый фильтр.

Электромагнитная катушка и компоненты защищены от воздействия пыли и влаги в соответствии со стандартом IP 54. Для контроля закрытого положения клапана можно установить концевой выключатель (на V1 или V2, опционально).

Монтаж

Электромагнитный клапан DMV 525/11 может встраиваться в горизонтальный и вертикальный газопровод. Крепление на фланцы обеспечивает надёжный монтаж и безопасную, долговечную службу оборудования.

Достоинства клапана DMV 525/11 ЕСО:

• два быстродействующих клапана в одном седле;
• улучшенная катушка с низким энергопотреблением;
• высокая пропускная способность;
• надёжная защита контактов от воздействия пыли / влаги;
• встроенная сетка для удаления грязи;
• места для подключения вспомогательного оборудования;
• малогабаритный габариты, экономия пространства;
• возможность монтажа переключателя для контроля закрытого положения.
