Описание

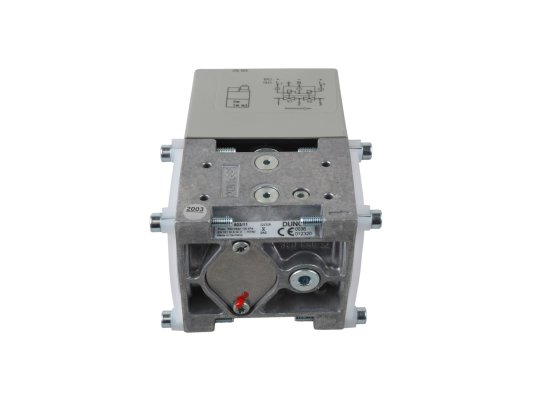

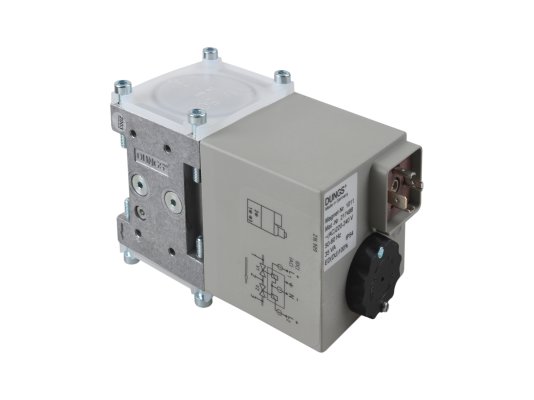

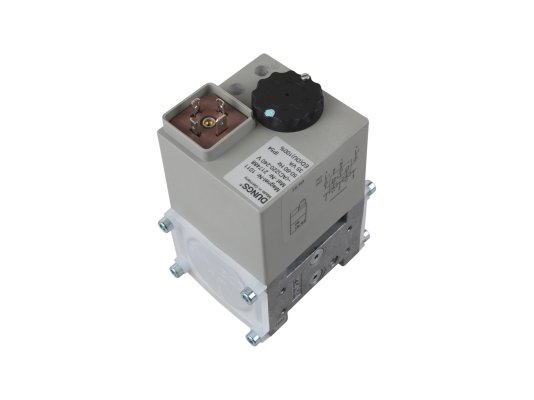

Двойной электромагнитный клапан Dungs DMV-D 503/11: Быстро открывающийся, быстро закрывающийся Настройка основного расхода Установка концевого контакта возможна только на оси клапана V2 Макс. избыточное давление газа 500 мбар Уплотнение клапана из NBR Резьбовое соединение Rp 3/8 Электрическое подключение через кабельную розетку

Двойной электромагнитный клапан Dungs DMV-D 503/11 – успешная разработка немецких инженеров. Широко служит для оснащения газовых горелок, различных газопоршневых устройств и модернизации устаревших котлов. Характеризуется компактными размерами, продуманной компоновкой, быстродействием и незначительным энергопотреблением. В серии представлены модификации, отличающиеся параметрами питания: 220-240 В (артикул 222326), 110-120 В (артикул 222872), 24-28 В (артикул 222871) и 12 В (артикул 228147).

Ключевые характеристики

• Максимальное давление: 500 мбар.
• Класс «А», 2-ая группа согласно EN 161.
• Рабочая среда: газ 1-3 семейства/нейтральный.
• Температура эксплуатации: от -15 до +60 °C.
• Соединение – резьбовое Rp 3/8.
• Расход газа при перепаде Dp=10 мбар: 6,5 м 3/ч.
• Напряжение: 12-240 В.

Исполнение и комплектация

Двойной клапан содержит 2 одноступенчатых запирающих клапана, замкнутых в обесточенный контур. Выделяется быстродействием – длительность закрытия и открытия не превышает 1 секунды.

Автоматическое устройство снабжено дросселем расхода газа, позволяющим регулировать главный поток. Конструкцией предусмотрен индикатор закрытого положения. По отдельной заявке возможна установка концевого выключателя (только на оси клапана V2).

При изготовлении изделия использованы материалы, совместимые с компонентами газа: алюминий и сталь. Клапан не содержит цветных металлов. Уплотнители на седле клапана изготовлен из NBR.

На корпусе предусмотрена возможность подключения дополнительных устройств: датчика-реле давления, модуля проверки герметичности, сбросного/запального ЭМ клапана.

Для очистки магистрального газа конструкция снабжена сетчатым грязеулавливателем. Все посторонние примеси размером от 1 мм остаются на сетке. Для стабильной работы автоматики следует дополнительно установить основной газовый фильтр.

Электрическое подключение выполняется через кабельную розетку. Ориентация при монтаже – горизонтальная или вертикальная. Резьбовые фланцы требуется докупить.

Клапан имеет надежную защиту от воздействия извне – класс электрозащиты отвечает нормативу IP 54.

Достоинства:

• автоматическое запирание потока;
• быстрое срабатывание;
• незначительное потребление мощности;
• регулировка основного расхода;
• компактный габариты, простой монтаж;
• сетчатая вставка для исключения засорения элементов газовой автоматики;
• возможность подсоединения дополнительных устройств;
• непроницаемость корпуса (IP 54);
• произвольное положение при монтаже.

Двойной электромагнитный клапан Dungs DMV-D 503/11 можно купить по доступной цене в интернет-магазине . Заполните короткую форму для оформления заказа. Более подробная информация о характеристиках и особенностях эксплуатации отражена в инструкции производителя.
