Описание

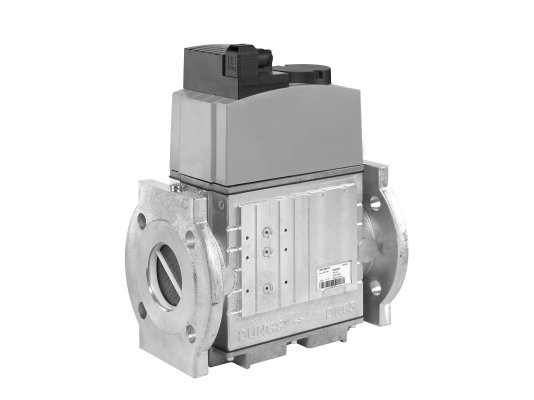

Двойной электромагнитный клапан Dungs DMV-D 5040/11 110-120 V, арт: 226061 используется для быстрого и безопасного перекрытия газопровода, регулирования потока газа, поступающего на горение. Хорошо подходит для газовых установок с давлением до 500 мбар. Подготовлен для монтажа системных комплектующих и вспомогательных устройств от компании DUNGS, решающих различные задачи по автоматизированному управлению работой горелки.
Рабочая среда и применение
Двойные электромагнитные клапаны Dungs DMV-D служат для работы с сухими газами семейства 1-3, нейтральными газами с содержанием H2S до 0,1 %.
Запорная арматура Dungs встраивается в промышленные горелки, газопотребляющие агрегаты, котлы отопления. Широко служит для модернизации устаревших отопительных установок. Заменяет два одинарных электромагнитных клапана.
Особенности серии DMV-D:
- комбинированная конструкция с двумя одноступенчатыми электромагнитными клапанами нормально-закрытого типа класса А, гр.2 по EN 161, замкнутыми в обесточенный контур;
- быстрое открытие и быстрое закрытие клапанов (в течение 1 сек);
- ручная настройка ограничения подачи газа с помощью регулировки главного потока на первом клапане;
- монтаж концевого контакта для отслеживания закрытого положения клапана;
- модульный тип конструкции, возможность подключения других устройств фирмы Dungs (клапанов, реле давления мин./ макс., блока контроля герметичности).
Исполнение Dungs DMV-D
В компактном корпусе объединены два э/м отсечных клапана. Первый с винтовым седлом, второй – с простым седлом. Для уплотнений сёдел использован NBR-каучук, пригодный для работы с газами согласно G260/l, не разрушаемый при воздействии отрицательных температур. Рабочий диапазон:-15.+60 °C.
Высокопрочный корпус газового клапана Dungs DMV-D отлит под давлением из алюминия. Элементы, непосредственно контактирующие с газообразной средой, выполнен из нержавейки, не содержат цветных металлов.
На входе в корпус размещен стальной коррозиестойкий фильтр с мелкой сеткой. Для защиты всего газопровода рекомендуется монтаж основного газового фильтра.
Электромагнитная катушка и контакты заизолированы от пыли, влаги с учетом стандарта IP 54. Электроподключение осуществляется через штекерный разъем по EN 175301-803.
Монтаж
Двойной газовый клапан Dungs DMV-D устанавливается с горизонтальным или вертикальным расположением магнита. С двух сторон фиксируется на фланцы DN 40, которые приобретаются отдельно.
